পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Hengcheng
সাক্ষ্যদান: ISO Patent Certificate High-Tech Product Certificate
মডেল নম্বার: HVM800 HVM1250 HVM1300 HVM1500 HVM1700 HVM1750 HVM1900 HVM2400 HVM2400 HVM2500
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড শিপিং প্যাকেজিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 3 সেট/মাস
নাম: |
ভিআরএম স্ল্যাগ উল্লম্ব রোলার গ্রাইন্ডিং মিল |
টাইপ: |
উল্লম্ব রোলার মিল |
ক্ষমতা: |
1-45(t/h) |
পণ্য সূক্ষ্মতা: |
10-40um |
মোটর শক্তি (কিলোওয়াট): |
900-6700(কিলোওয়াট) |
প্রযোজ্য শিল্প: |
বিল্ডিং ম্যাটেরিয়ালের দোকান, ম্যানুফ্যাকচারিং প্ল্যান্ট |
পণ্যের আর্দ্রতা: |
≤1% |
মূল উপাদান: |
ইঞ্জিন |
বিক্রয়োত্তর সেবা প্রদান করা হয়: |
প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
রঙ: |
গ্রাহকের প্রয়োজন |
নাম: |
ভিআরএম স্ল্যাগ উল্লম্ব রোলার গ্রাইন্ডিং মিল |
টাইপ: |
উল্লম্ব রোলার মিল |
ক্ষমতা: |
1-45(t/h) |
পণ্য সূক্ষ্মতা: |
10-40um |
মোটর শক্তি (কিলোওয়াট): |
900-6700(কিলোওয়াট) |
প্রযোজ্য শিল্প: |
বিল্ডিং ম্যাটেরিয়ালের দোকান, ম্যানুফ্যাকচারিং প্ল্যান্ট |
পণ্যের আর্দ্রতা: |
≤1% |
মূল উপাদান: |
ইঞ্জিন |
বিক্রয়োত্তর সেবা প্রদান করা হয়: |
প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
রঙ: |
গ্রাহকের প্রয়োজন |

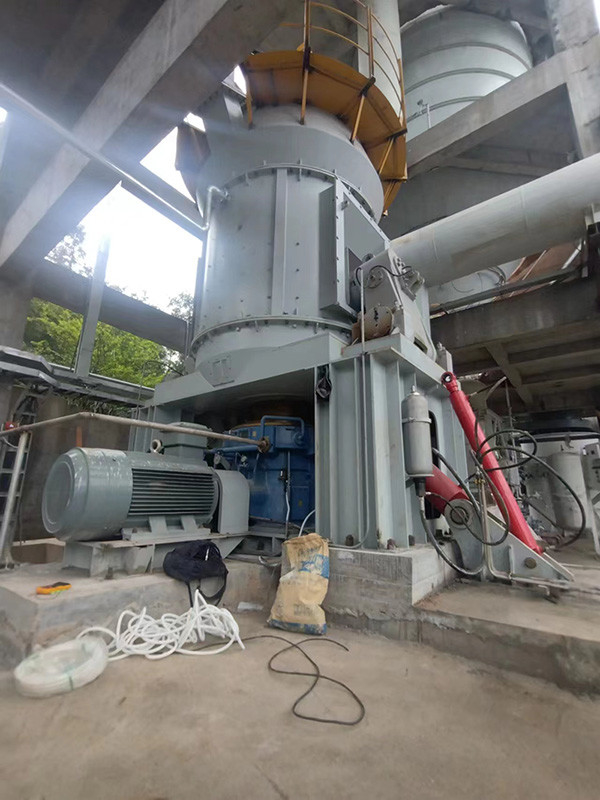

কাঁচা মাল নাকাল জন্য উচ্চ দক্ষতা VRM সিমেন্ট মিল
বর্ণনা
সিমেন্টের উল্লম্ব রোলার মিল বা বল মিল কোনটি ভালো?
1. বল মিল এবং উল্লম্ব মিল পাল্ভারাইজেশন স্কিমের তুলনা
1.1 বল মিল পাল্ভারাইজেশন এবং উল্লম্ব মিল পাল্ভারাইজেশনের জন্য প্রক্রিয়া পরিকল্পনার তুলনা
একটি উল্লম্ব কল বা বল মিল ব্যবহার করে চুনাপাথর নাকাল করা যেতে পারে।উল্লম্ব মিল শীর্ষ একটি বিভাজক সঙ্গে আসে.এয়ার রিং ভালভ সামঞ্জস্য করে, পণ্যের সূক্ষ্মতা পরিবর্তন করা যেতে পারে এবং মিলের ভিতরে উপাদানের বিছানার লোড অভিন্ন এবং স্থিতিশীল হতে পারে।মিল থেকে পাউডারটি নিষ্কাশনের পরে, এটি সংগ্রহের জন্য নিষ্কাশন ফ্যানের বায়ুপ্রবাহের সাথে পালস ব্যাগ ধুলো সংগ্রাহকের মধ্যে প্রবেশ করে এবং তারপরে অনুভূমিক এবং উল্লম্ব পরিবাহক সরঞ্জামগুলির মাধ্যমে স্টোরেজের জন্য চুনাপাথর পাউডার সাইলোতে প্রবেশ করে, যেমন চিত্র 4 এ দেখানো হয়েছে। যদি এটি একটি হয় বল মিল, পাউডার ডিসচার্জ হওয়ার পরে, এটি প্রথমে বাছাই করার জন্য একটি দক্ষ পাউডার ঘনত্বের মধ্য দিয়ে যায়।পাউডার কনসেনট্রেটরে একটি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা চালিত একটি রটার রয়েছে এবং উল্লম্বভাবে ঘোরানো হয়।রটারের গতি এবং পাউডার ঘনত্বের বায়ুচলাচল হার সামঞ্জস্য করে, সমাপ্ত পণ্যের সূক্ষ্মতা সামঞ্জস্য করা হয়।বাছাই করা মোটা উপাদান আরও নাকাল করার জন্য একটি স্ক্রু কনভেয়ারের মাধ্যমে মিলের খাঁড়িতে ফেরত পাঠানো হয়।প্রয়োজনীয় সূক্ষ্মতা সহ পাউডারটি সংগ্রহের জন্য নিষ্কাশন ফ্যানের বায়ুপ্রবাহের সাথে পালস ব্যাগ ধুলো সংগ্রাহকের মধ্যে প্রবেশ করে এবং তারপরে অনুভূমিক এবং উল্লম্ব পরিবহণ সরঞ্জামের মাধ্যমে সংগ্রহের জন্য চুনাপাথর পাউডার সাইলোতে প্রবেশ করে, যেমন চিত্র 1-এ দেখানো হয়েছে।
চিত্র 1: বল মিল পাল্ভারাইজিং সিস্টেমের প্রসেস ফ্লো ডায়াগ্রাম
চিত্র 2: উল্লম্ব গ্রাইন্ডিং পাউডার সিস্টেমের প্রসেস ফ্লো ডায়াগ্রাম
চিত্র 3-এ দেখানো প্রক্রিয়া প্রবাহ একটি "দুই-পর্যায়ের ধুলো সংগ্রহ ব্যবস্থা"।প্রক্রিয়া জটিল, অনেক সিস্টেম সরঞ্জাম আছে, এবং অনেক সিস্টেম ব্যর্থতা পয়েন্ট আছে.সিস্টেমটি কঠিন অপারেশন, প্রক্রিয়া বিন্যাসে একাধিক সীমাবদ্ধতা এবং একটি বড় পদচিহ্ন দ্বারা চিহ্নিত করা হয়।যদিও উচ্চ ঘনত্বের ধুলো সংগ্রাহকের প্রয়োজন হয় না, আপেক্ষিক বিনিয়োগও তাৎপর্যপূর্ণ।
চিত্র 4-এ দেখানো প্রক্রিয়া প্রবাহ একটি "প্রাথমিক ধুলো সংগ্রহ ব্যবস্থা"।এটিতে সহজ প্রক্রিয়া প্রবাহ, কম সিস্টেম সরঞ্জাম, কম সিস্টেম ব্যর্থতা পয়েন্ট, সুবিধাজনক সিস্টেম অপারেশন, নমনীয় প্রক্রিয়া বিন্যাস এবং সিস্টেমের প্রধান ফ্যান ইম্পেলারে কোনও পরিধান না করার সুবিধা রয়েছে।তবে এটির জন্য একটি উচ্চ ঘনত্বের ধুলো সংগ্রাহকের কনফিগারেশন প্রয়োজন, যা তুলনামূলকভাবে ব্যয়বহুল।
তুলনার মাধ্যমে, এটি পাওয়া যাবে যে উল্লম্ব নাকাল প্রক্রিয়া সহজ, একটি ছোট এলাকা এবং স্থান দখল করে।উল্লম্ব নাকাল নিজেই একটি পাউডার ঘনীভূত হয়, এবং অতিরিক্ত পাউডার ঘনীভূতকরণ এবং উত্তোলন সরঞ্জামের প্রয়োজন হয় না, ফলে সিস্টেমের সরঞ্জাম কম হয়।সিস্টেমে কয়েকটি ফল্ট পয়েন্ট, সুবিধাজনক অপারেশন এবং নমনীয় প্রক্রিয়া বিন্যাস রয়েছে।প্রক্রিয়া সহজ, বিন্যাস কমপ্যাক্ট, এবং বাইরের ব্যবস্থা করা যেতে পারে.বিল্ডিং এলাকা বল মিল সিস্টেমের প্রায় 70%, এবং বিল্ডিং স্পেস বল মিল পাল্ভারাইজিং সিস্টেমের প্রায় 50-60%।
1.2 বল মিল পাল্ভারাইজিং এবং ভার্টিক্যাল মিল পাল্ভারাইজিং সিস্টেম স্কিমের তুলনা
জীবাশ্ম জ্বালানী পাওয়ার স্টেশনে ব্যবহৃত এইচভিএম ধরনের উল্লম্ব মিল পাল্ভারাইজিং সিস্টেমটিকে উদ্ভিদের আসল বল মিল পাল্ভারাইজিং সিস্টেমের সাথে তুলনা করা হয়।
সারণী 1: চুনাপাথর গুঁড়া প্রস্তুতি সিস্টেম স্কিম তুলনা
প্রোগ্রাম প্রকল্প | স্কিম 1 | স্কিম 2 | |
উৎপাদন ক্ষমতা (t/h) | ≥40 | ≥35 | |
পণ্য সূক্ষ্মতা | 325 জাল 90% পাস | 250 মেশ 90% পাস | |
পণ্য শক্তি খরচ (kWh/t) | ~35 | ~60 | |
গ্রাইন্ডিং আর্দ্রতা প্রবেশ করার অনুমতি দেওয়া হয়েছে(%) | ≤15 | ≤5 | |
নাকাল উপকরণের অনুমোদিত শস্য আকার (মিমি) | ≤40 | ≤25 | |
মিল প্রধান মোটর শক্তি (kW) | 560-630 | 1500 | |
পাউডার বিভাজক | আপনার নিজের আনুন | সিস্টেম পুনরায় কনফিগার করা হয় | |
সিস্টেম ইনস্টল করা ক্ষমতা (কিলোওয়াট) | 920 | 2200 | |
সরঞ্জামের মূল্য (দশ হাজার) | মিল | 500 | 380 |
সিস্টেম ডিভাইস | ≤700 | ≤750 | |
নির্মাণ খরচ (দশ হাজার) | ≤30 | ≤85 | |
ইনস্টলেশন খরচ (দশ হাজার) | ≤15 | ≤42 | |
মোট বিনিয়োগ (দশ হাজার) | ≤805 | ≤877 | |
গোলমাল (ডিবি) | ≤85 | ≥100 | |
শুকানোর ক্ষমতা | বড় | ছোট | |
সিস্টেম বায়ুচলাচল ভলিউম | বড় | ছোট | |
সিস্টেম সরঞ্জাম রক্ষণাবেক্ষণ ভলিউম | ছোট | বড় | |
সিস্টেম প্রসেস | সরল | জটিল | |
সিস্টেম হোস্ট প্রসেস লেআউট | গৃহমধ্যস্থ | গৃহমধ্যস্থ |
সারণী 1 থেকে, এটি দেখা যায় যে একটি বল মিল মিলিং সিস্টেম ব্যবহার করা উল্লম্ব মিলিং সিস্টেম ব্যবহার করার চেয়ে প্রায় 10% বেশি বিনিয়োগ করে।যাইহোক, সমস্ত প্রযুক্তিগত এবং অর্থনৈতিক সূচক উল্লম্ব গ্রাইন্ডিং পাউডার সিস্টেমের তুলনায় কম।বিশেষ করে প্রতি ইউনিট পণ্যের শক্তি খরচের জন্য, উল্লম্ব মিলিং সিস্টেম বল মিলিং সিস্টেমের তুলনায় 30% থেকে 40% কম।এটি দেখা যায় যে উল্লম্ব গ্রাইন্ডিং পাউডার সিস্টেমটি প্রযুক্তিগত এবং অর্থনৈতিক সূচকগুলির ক্ষেত্রে বল মিল পাউডার সিস্টেমের চেয়ে অনেক বেশি উচ্চতর।অন্যান্য প্রযুক্তিগত সূচকের ক্ষেত্রে, উল্লম্ব গ্রাইন্ডিং পাউডার সিস্টেমটিও অনেক বেশি উন্নত।
3, উপসংহার বিশ্লেষণ
বল মিল মিলিং সিস্টেম এবং উল্লম্ব মিলিং সিস্টেমের মধ্যে একটি ব্যাপক তুলনার মাধ্যমে, এটি দেখা যায় যে বল মিল মিলিং সিস্টেমের উপর উল্লম্ব মিলিং সিস্টেমের সুবিধাগুলি হল:
(1) উৎপাদন বিনিয়োগ খরচ উল্লেখযোগ্য হ্রাস
উল্লম্ব গ্রাইন্ডিং পাউডার সিস্টেমে একটি সাধারণ প্রক্রিয়া প্রবাহ, কমপ্যাক্ট বিন্যাস এবং ছোট পদচিহ্ন রয়েছে।উল্লম্ব মিল নিজেই একটি পাউডার ঘনীভূতকারীর সাথে আসে, অতিরিক্ত পাউডার কনসেনট্রেটর এবং উত্তোলন সরঞ্জামের প্রয়োজন ছাড়াই।মিল থেকে গ্যাস ধারণকারী ধুলো সরাসরি একটি উচ্চ ঘনত্ব ব্যাগ ধুলো সংগ্রাহক দ্বারা সংগ্রহ করা যেতে পারে, তাই প্রক্রিয়াটি সহজ, বিন্যাস কমপ্যাক্ট, এবং বাইরের ব্যবস্থা করা যেতে পারে।বিল্ডিং এলাকা বল মিলিং সিস্টেমের প্রায় 70%, এবং বিল্ডিং স্পেস বল মিলিং সিস্টেমের প্রায় 50-60%।
(2) উচ্চ উত্পাদন দক্ষতা, শক্তি সংরক্ষণ এবং পরিবেশগত সুরক্ষা
উল্লম্ব মিল কম শক্তি খরচ সহ, উপকরণ নাকাল বিছানা উপাদান স্তর নাকাল নীতি গ্রহণ করে।পালভারাইজিং সিস্টেমের শক্তি খরচ বল মিল পাল্ভারাইজিং সিস্টেমের তুলনায় 30%~40% কম।তদুপরি, কাঁচামালের আর্দ্রতা বৃদ্ধির সাথে, শক্তি-সঞ্চয় প্রভাব আরও সুস্পষ্ট, এবং বল পেস্ট করার কোন ঘটনা নেই।উল্লম্ব মিলটিতে স্টিলের বলের একে অপরের সাথে সংঘর্ষ বা বল মিলের আস্তরণের প্লেটের সাথে সংঘর্ষের ধাতব প্রভাবের শব্দ নেই, তাই শব্দ কম, যা বল মিলের তুলনায় 20-25dB কম।উপরন্তু, উল্লম্ব মিল একটি সম্পূর্ণ বন্ধ সিস্টেম গ্রহণ করে, এবং সিস্টেম নেতিবাচক চাপের অধীনে কাজ করে, তাই কোন ধুলো নেই এবং পরিবেশ পরিষ্কার।
(3) সহজ অপারেশন এবং রক্ষণাবেক্ষণ, সুবিধাজনক রক্ষণাবেক্ষণ
উল্লম্ব মিল একটি স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার সাথে সজ্জিত, যা রিমোট কন্ট্রোল অর্জন করতে পারে এবং পরিচালনা করা সহজ;তেল সিলিন্ডার মেরামত করে এবং রকার আর্মটি ফ্লিপ করার মাধ্যমে, রোলারের হাতা এবং আস্তরণের প্লেট প্রতিস্থাপন করা সুবিধাজনক এবং দ্রুত, এন্টারপ্রাইজ ডাউনটাইমের ক্ষতি হ্রাস করে।মূল নাকাল উপাদানগুলি পরিধান-প্রতিরোধী উপকরণ দিয়ে তৈরি হওয়ার কারণে, পরিধানটি বল মিলের মতো দ্রুত হয় না।অল্প সময়ের জন্য নাকাল উপাদানগুলির রক্ষণাবেক্ষণের প্রয়োজন হলেও গ্রাইন্ডিং বডির ঘন ঘন প্রতিস্থাপন করা সম্ভব।
(4) স্থিতিশীল পণ্য গুণমান এবং সহজ সনাক্তকরণ
পণ্যের রাসায়নিক সংমিশ্রণ স্থিতিশীল এবং কণার আকার বিতরণ অভিন্ন, যা পরবর্তী পণ্যের কার্যকারিতার জন্য উপকারী।উপাদানটি উল্লম্ব মিলে মাত্র 2-3 মিনিটের জন্য থাকে, যখন বল মিলে এটি 15-20 মিনিট সময় নেয়।সুতরাং উল্লম্ব মিল পণ্যগুলির রাসায়নিক গঠন এবং সূক্ষ্মতা দ্রুত পরিমাপ এবং সংশোধন করা যেতে পারে।
(5) নাকাল শরীরের কম পরিধান, উচ্চ ব্যবহারের হার, এবং কম পরিধান আছে
নাকাল শরীরের কম পরিধান এবং উচ্চ ব্যবহারের হার আছে.উল্লম্ব মিলের অপারেশন চলাকালীন গ্রাইন্ডিং রোলার এবং গ্রাইন্ডিং ডিস্কের মধ্যে সরাসরি ধাতব যোগাযোগের অভাবের কারণে, পরিধান ছোট হয় এবং প্রতি ইউনিট পণ্যে ধাতব খরচ সাধারণত 5-10 গ্রাম/টন হয়;পরিধান-প্রতিরোধী উপাদানগুলির পরিষেবা জীবন প্রায় 10000 ঘন্টা।
(6) উচ্চ শুকানোর ক্ষমতা
উল্লম্ব মিলগুলি সামগ্রী পরিবহনের জন্য গরম বাতাস ব্যবহার করে।উচ্চ আর্দ্রতা সামগ্রী সহ উপকরণগুলি নাকাল করার সময়, পণ্যটি প্রয়োজনীয় চূড়ান্ত আর্দ্রতা পূরণ করে তা নিশ্চিত করার জন্য খাঁড়ি বায়ুর তাপমাত্রা নিয়ন্ত্রণ করা যেতে পারে।একটি উল্লম্ব মিলে, 20% পর্যন্ত আর্দ্রতাযুক্ত উপকরণগুলি শুকানো যেতে পারে।
(7) কম শব্দ, কম ধুলো, এবং পরিষ্কার অপারেটিং পরিবেশ
একটি উল্লম্ব মিলের অপারেশনে, গ্রাইন্ডিং রোলার এবং গ্রাইন্ডিং ডিস্ক একে অপরের সাথে সরাসরি যোগাযোগ করে না এবং স্টিলের বলের একে অপরের সাথে সংঘর্ষ বা বল মিলের আস্তরণের প্লেটে আঘাত করার কোনও ধাতব প্রভাবের শব্দ নেই।অতএব, শব্দ কম, যা একটি বল মিলের চেয়ে 20-25 ডেসিবেল কম।উপরন্তু, উল্লম্ব মিল একটি সম্পূর্ণ সিল সিস্টেম গ্রহণ করে, যা নেতিবাচক চাপে কাজ করে, ধুলো ছাড়াই এবং পরিবেশ পরিষ্কার।
সিমেন্ট উল্লম্ব মিলের বিশেষ উল্লেখ এবং প্রযুক্তিগত পরামিতি
মডেল | HVM2500 | HVM2800 | HVM3400 | HVM3700 | HVM4200 | HVM4500 | HVM4800 | HVM5100 | HVM5600 |
গ্রাইন্ডিং টেবিল মিডিয়ান ব্যাস(মিমি) | 2500 | 2800 | 3400 | 3700 | 4200 | 4500 | 4800 | 5100 | 5600 |
ক্ষমতা (টি/ঘণ্টা) | 30-35 | 70-80 | 96-110 | 130-150 | 150-170 | 150-170 | 200-230 | 240-270 | 250-290 |
রুক্ষ উপাদান আর্দ্রতা | ~3% | ||||||||
পণ্য নির্দিষ্ট পৃষ্ঠ এলাকা | ≥350㎡/কেজি | ||||||||
পণ্য আর্দ্রতা | ≤1% | ||||||||
প্রধান মোটর শক্তি (kW) | 900 | 1800 | 2500 | 3350 | 3800 | 4500 | 5300 | 6150 | 6450/6700 |
চিত্রিত করা |
Re: কাঁচামাল বন্ড সূচক≤18kwh/t |
