পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Hengcheng
সাক্ষ্যদান: ISO Patent Certificate High-Tech Product Certificate
মডেল নম্বার: HVM1250 HVM1300 HVM1500 HVM1700 HVM1900 HVM2200 HVM2400 HVM2800
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড শিপিং প্যাকেজিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 3 সেট/মাস
নাম: |
HVM1250 10-15t/h ক্ষমতার জন্য উল্লম্ব কয়লা মিল |
টাইপ: |
উল্লম্ব কয়লা মিল |
প্রযোজ্য শিল্প: |
এনার্জি ও মাইনিং |
স্থাপন: |
সহজ |
খাওয়ানোর আকার: |
≤20 মিমি |
মাত্রা (L*W*H): |
পণ্য অনুযায়ী |
মোটর প্রকার: |
এসি মোটর |
বিক্রয়োত্তর সেবা প্রদান করা হয়: |
প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
কারখানা পরিদর্শন: |
সাদরে স্বাগত জানাই |
খুচরা যন্ত্রাংশ সরবরাহ: |
যে কোন সময় |
বায়ু চাপ: |
0.4-1.0 MPa |
বাতাসের তাপমাত্রা: |
20-50 ℃ |
বায়ু ভলিউম: |
1700-3000 m³/ঘণ্টা |
ক্ষমতা: |
5-70 t/h |
ব্যাস: |
1.4-4.2 মি |
দক্ষতা: |
90% |
সূক্ষ্মতা: |
80 μmR 3% |
গোলমাল: |
≤ 85 dB |
শক্তি: |
75-1250 কিলোওয়াট |
আবেদন: |
সিমেন্ট, থার্মাল পাওয়ার প্ল্যান্ট, ধাতুবিদ্যা, রাসায়নিক শিল্প, ইত্যাদি |
ক্ষমতা: |
50-500t/ঘ |
স্থায়িত্ব: |
দীর্ঘ |
পরিবেশ রক্ষা: |
উচ্চ |
সূক্ষ্মতা: |
80μmR 3% |
রক্ষণাবেক্ষণ: |
সহজ |
গোলমাল: |
কম |
পরিচালনা খরচ: |
কম |
শক্তি: |
45-630kw |
চাপ: |
0.4-2.5MPa |
প্রমোদ: |
উচ্চ |
নির্ভরযোগ্যতা: |
উচ্চ |
নাম: |
HVM1250 10-15t/h ক্ষমতার জন্য উল্লম্ব কয়লা মিল |
টাইপ: |
উল্লম্ব কয়লা মিল |
প্রযোজ্য শিল্প: |
এনার্জি ও মাইনিং |
স্থাপন: |
সহজ |
খাওয়ানোর আকার: |
≤20 মিমি |
মাত্রা (L*W*H): |
পণ্য অনুযায়ী |
মোটর প্রকার: |
এসি মোটর |
বিক্রয়োত্তর সেবা প্রদান করা হয়: |
প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ |
কারখানা পরিদর্শন: |
সাদরে স্বাগত জানাই |
খুচরা যন্ত্রাংশ সরবরাহ: |
যে কোন সময় |
বায়ু চাপ: |
0.4-1.0 MPa |
বাতাসের তাপমাত্রা: |
20-50 ℃ |
বায়ু ভলিউম: |
1700-3000 m³/ঘণ্টা |
ক্ষমতা: |
5-70 t/h |
ব্যাস: |
1.4-4.2 মি |
দক্ষতা: |
90% |
সূক্ষ্মতা: |
80 μmR 3% |
গোলমাল: |
≤ 85 dB |
শক্তি: |
75-1250 কিলোওয়াট |
আবেদন: |
সিমেন্ট, থার্মাল পাওয়ার প্ল্যান্ট, ধাতুবিদ্যা, রাসায়নিক শিল্প, ইত্যাদি |
ক্ষমতা: |
50-500t/ঘ |
স্থায়িত্ব: |
দীর্ঘ |
পরিবেশ রক্ষা: |
উচ্চ |
সূক্ষ্মতা: |
80μmR 3% |
রক্ষণাবেক্ষণ: |
সহজ |
গোলমাল: |
কম |
পরিচালনা খরচ: |
কম |
শক্তি: |
45-630kw |
চাপ: |
0.4-2.5MPa |
প্রমোদ: |
উচ্চ |
নির্ভরযোগ্যতা: |
উচ্চ |
উল্লম্ব গ্রাইন্ডিং মেশিনগুলির সুবিধা রয়েছে যেমন উচ্চ গ্রাইন্ডিং দক্ষতা, কম শক্তি খরচ, বড় ফিড কণার আকার, পণ্যের সূক্ষ্মতা সহজে সামঞ্জস্য, সহজ সরঞ্জাম প্রক্রিয়া প্রবাহ, ছোট মেঝে এলাকা, কম শব্দ, ছোট ধুলো নির্গমন, সহজ ব্যবহার এবং রক্ষণাবেক্ষণ, কম অপারেটিং খরচ , এবং পরিধান-প্রতিরোধী উপকরণ কম খরচ.
এটি ব্যাপকভাবে শক্তি, ধাতুবিদ্যা, সিমেন্ট, রাসায়নিক শিল্প, অ ধাতব আকরিক এবং অন্যান্য শিল্পে ব্যবহার করা যেতে পারে, প্রধানত কাঁচা সিমেন্ট, ক্লিঙ্কার, পাওয়ার প্ল্যান্টের ডিসালফারাইজেশন চুনাপাথর গুঁড়া, স্ল্যাগ পাউডার, ম্যাঙ্গানিজ আকরিক, জিপসাম, কয়লা, ব্যারিটে, ক্যালসাইট, বক্সাইট এবং অন্যান্য উপকরণ।
উল্লম্ব মিল সিস্টেমে একটি হোস্ট, ফিডার, ক্লাসিফায়ার, ব্লোয়ার, পাইপলাইন ডিভাইস, স্টোরেজ হপার, ইলেকট্রিক কন্ট্রোল সিস্টেম, কালেকশন সিস্টেম ইত্যাদি রয়েছে। একটি প্রমিত মডুলার প্রেসার ডিভাইস ডিজাইন ও তৈরি করা হয়।উল্লম্ব মিলের উৎপাদন ক্ষমতা বৃদ্ধির সাথে সাথে উল্লম্ব মিলের গ্রাইন্ডিং রোলারের সংখ্যা অনুরূপভাবে বৃদ্ধি করা যেতে পারে।একটি মোটর চালিত রিডুসার ঘোরানোর জন্য গ্রাইন্ডিং ডিস্ক চালাতে ব্যবহার করা যেতে পারে।উপাদানটি কেন্দ্রাতিগ শক্তির অধীনে গ্রাইন্ডিং ডিস্কের চারপাশে ঘোরে এবং গ্রাইন্ডিং রোলার এবং গ্রাইন্ডিং ডিস্কের মধ্যে প্রবেশ করে।গ্রাইন্ডিং রোলারের চাপে, কম্প্রেশন, গ্রাইন্ডিং এবং শিয়ার ফোর্সের কারণে উপাদানটি চূর্ণ হয়ে যায়, গ্রাউন্ড পাউডারটি ব্লোয়ারের বায়ুপ্রবাহ দ্বারা স্ক্রীনিংয়ের জন্য প্রধান মেশিনের উপরে শ্রেণিবদ্ধকারীতে প্রস্ফুটিত হয়।যে কণাগুলি খুব মোটা তা এখনও পুনরায় নাকাল করার জন্য মূল মেশিনে পড়ে, যখন সূক্ষ্মতার বৈশিষ্ট্যগুলি পূরণ করে সেগুলি বাতাসের সাথে পালস ধুলো সংগ্রাহকের মধ্যে প্রবাহিত হয়।সংগ্রহের পরে, তারা সমাপ্ত পণ্য গঠন পাউডার আউটলেট পাইপ মাধ্যমে নিষ্কাশন করা হয়।বিশুদ্ধ বায়ুপ্রবাহ পালস সংগ্রাহকের পাইপলাইনের মাধ্যমে ব্লোয়ারে প্রবাহিত হয় এবং বায়ুমণ্ডলে নির্গত হয়।
কাজ নীতি:বৈদ্যুতিক মোটর গ্রাইন্ডিং ডিস্কটিকে একটি রিডুসারের মাধ্যমে ঘোরানোর জন্য চালায় এবং উপাদানটি ফিডিং পোর্ট থেকে গ্রাইন্ডিং ডিস্কের কেন্দ্রে পড়ে।একই সময়ে, গরম বাতাস এয়ার ইনলেট থেকে গ্রাইন্ডিং চেম্বারে প্রবেশ করে।কেন্দ্রাতিগ শক্তির ক্রিয়ায়, পদার্থগুলি গ্রাইন্ডিং প্লেটের প্রান্তের দিকে চলে যায়।নাকাল প্লেট উপর বৃত্তাকার খাঁজ মাধ্যমে পাস করার সময়, তারা নাকাল রোলার দ্বারা চূর্ণ করা হয়।চূর্ণ করা উপকরণগুলিকে গ্রাইন্ডিং প্লেটের প্রান্তে থাকা উইন্ড রিংয়ে জেট স্ট্রিম দ্বারা তুলে নেওয়া হয়।আবার নাকাল করার জন্য বড় কণা সরাসরি নাকাল প্লেটের উপর পড়ে।যখন বায়ুপ্রবাহের উপাদানগুলি গতিশীল এবং স্থির বিভাজকের মধ্য দিয়ে যায়, তখন ঘূর্ণায়মান রটারের ক্রিয়াকলাপে, মোটা পাউডার আবার নাকাল করার জন্য গ্রাইন্ডিং প্লেটের উপর পড়ে।যোগ্য সূক্ষ্ম পাউডার বায়ুপ্রবাহের সাথে একত্রে গ্রাইন্ড করা হয়, পাউডার সংগ্রহ ডিভাইসে সংগ্রহ করুন, যা পণ্য।প্রয়োজনীয় পণ্যের আর্দ্রতা অর্জনের জন্য গরম গ্যাসের সংস্পর্শের সময় আর্দ্রতাযুক্ত উপাদানগুলি শুকানো হয়।
কয়লা উল্লম্ব মিলের প্যারামিটার টেবিল
স্পেসিফিকেশন | HVM1250 | HVM1300 | HVM1500 | HVM1700 | HVM1900 | HVM2200 | HVM2400 | HVM2800 |
গ্রাইন্ডিং টেবিলের গড় ব্যাস(মিমি) | 1250 | 1300 | 1500 | 1700 | 1900 | 2200 | 2400 | 2800 |
ক্ষমতা (টি/ঘণ্টা) | 10-15 | 10-15 | 14-22 | 20-28 | 26-35 | 35-45 | 45-56 | 70-90 |
কয়লার আর্দ্রতা (%) | ~15 | |||||||
কয়লা শক্তির সূক্ষ্মতা (%) | R0.08=2-12 | |||||||
কয়লা শক্তির আর্দ্রতা (%) | ≤1 | |||||||
প্রধান মোটর শক্তি (কিলোওয়াট) | 110/132 | 160/185 | 220/250 | 315/355 | 400/450 | 450/500 | 560/630 | 900/1120 |

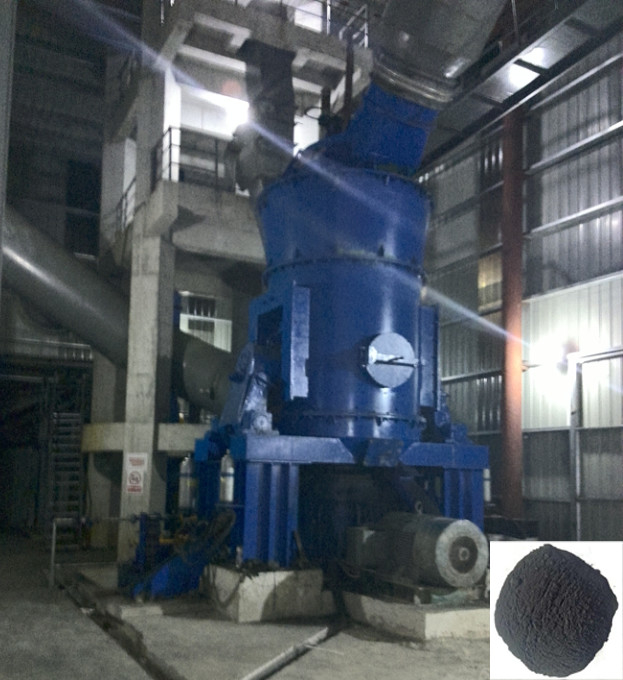

ইঞ্জিনিয়ারিং কেস
HVM2800M উল্লম্ব পাল্ভারাইজড কয়লা প্রস্তুতি সিস্টেমের ইঞ্জিনিয়ারিং ডিজাইন এবং সরঞ্জাম উত্পাদন সরবরাহ
প্রক্রিয়াকরণ উপাদান প্রকার: বিটুমিনাস কয়লা
ক্ষমতা: ≥ 80t/ঘ
পণ্যের সূক্ষ্মতা: 200 জাল, 85% পাস
