পণ্যের বিবরণ
উৎপত্তি স্থল: হেফেই, চীন
পরিচিতিমুলক নাম: Hengcheng
সাক্ষ্যদান: ISO Patent Certificate High-Tech Product Certificate
মডেল নম্বার: HVM2500 HVM2800 HVM3400 HVM3700 HVM4200 HVM4500 HVM4800 HVM5100 HVM5600
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড শিপিং প্যাকেজিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 5 সেট/মাস
আবেদন: |
সিমেন্ট, স্ল্যাগ, কয়লা, ইত্যাদি |
সূক্ষ্মতা: |
80-425 জাল |
নাকাল রোলার ব্যাস: |
400-700 মিমি |
নাকাল রোলার নম্বর: |
3-5 |
নাকাল টেবিল ব্যাস: |
1700-3500 মিমি |
উপাদান: |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, ইত্যাদি |
আউটপুট: |
5-70t/ঘ |
সামগ্রিক মাত্রা: |
18000×9000×8700mm |
শক্তি: |
45-280KW |
মেইন মিলের চাপ: |
20-30Mpa |
বিভাজকের চাপ: |
0.5-2.5 এমপিএ |
পণ্যের নাম: |
স্ল্যাগ গ্রাইন্ডিং মিল |
মেইন মিলের গতি: |
20-22r/মিনিট |
বিভাজকের গতি: |
3.2-22r/মিনিট |
ওজন: |
50-180t |
আবেদন: |
সিমেন্ট, স্ল্যাগ, কয়লা, ইত্যাদি |
সূক্ষ্মতা: |
80-425 জাল |
নাকাল রোলার ব্যাস: |
400-700 মিমি |
নাকাল রোলার নম্বর: |
3-5 |
নাকাল টেবিল ব্যাস: |
1700-3500 মিমি |
উপাদান: |
কার্বন ইস্পাত, স্টেইনলেস স্টীল, ইত্যাদি |
আউটপুট: |
5-70t/ঘ |
সামগ্রিক মাত্রা: |
18000×9000×8700mm |
শক্তি: |
45-280KW |
মেইন মিলের চাপ: |
20-30Mpa |
বিভাজকের চাপ: |
0.5-2.5 এমপিএ |
পণ্যের নাম: |
স্ল্যাগ গ্রাইন্ডিং মিল |
মেইন মিলের গতি: |
20-22r/মিনিট |
বিভাজকের গতি: |
3.2-22r/মিনিট |
ওজন: |
50-180t |
স্ল্যাগ উল্লম্ব মিলের সুবিধা:
1. দক্ষ এবং শক্তি-সাশ্রয়ী:
(1) উচ্চ গ্রাইন্ডিং দক্ষতা এবং কম শক্তি খরচ, বল মিলের তুলনায়, শক্তি খরচ 40% -50% কম;
(2) বড় একক মেশিন উৎপাদন ক্ষমতা, কম উপত্যকা বিদ্যুৎ ব্যবহার করতে সক্ষম;
(3) উল্লম্ব গ্রাইন্ডিং প্রযুক্তি এবং সরঞ্জামগুলি শক্তি সংরক্ষণ এবং খরচ হ্রাসের জন্য নতুন প্রযুক্তির জোরদার সমর্থন করে, যা এই অঞ্চলে এমনকি সারা দেশে পাউডার শিল্পে উদ্যোগগুলির প্রতিযোগিতামূলক শক্তি বাড়ানোর জন্য সহায়ক;
2. সহজ রক্ষণাবেক্ষণ এবং কম অপারেটিং খরচ:
(1) একটি হাইড্রোলিক ডিভাইস ব্যবহার করে গ্রাইন্ডিং রোলারটি মেশিন থেকে বের করা যেতে পারে এবং রোলার হাতা আস্তরণের প্লেটের প্রতিস্থাপন এবং মিলের রক্ষণাবেক্ষণের স্থানটি বড়, যা রক্ষণাবেক্ষণের কাজটিকে খুব সুবিধাজনক করে তোলে;
(2) নাকাল রোলার হাতা উলটো ব্যবহার করা যেতে পারে, পরিধান-প্রতিরোধী উপকরণ সেবা জীবন প্রসারিত;
(3) মেশিনটি শুরু করার আগে, গ্রাইন্ডিং ডিস্কে ফ্যাব্রিক রাখার দরকার নেই, এবং মেশিনটি শুরু করার অসুবিধা দূর করে লোড ছাড়াই মিলটি শুরু করা যেতে পারে;
(4) কম পরিধান, বিশেষ উপকরণ নাকাল রোলার এবং ডিস্ক আস্তরণের প্লেট জন্য ব্যবহার করা হয়, একটি দীর্ঘ সেবা জীবন ফলে;
(5) অটোমেশনের উচ্চ ডিগ্রী: স্বয়ংক্রিয় নিয়ন্ত্রণ প্রযুক্তি জার্মানি থেকে সিমেন্স সিরিজ পিএলসি গ্রহণ করে, একটি স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার সাথে সজ্জিত, যা দূরবর্তী নিয়ন্ত্রণ এবং সহজ অপারেশন অর্জন করতে পারে।কর্মশালা মূলত মানবহীন অপারেশন অর্জন করতে পারে, অপারেটিং খরচ বাঁচাতে পারে;
3. কম ব্যাপক বিনিয়োগ খরচ:
ক্রাশিং, ড্রাইং, গ্রাইন্ডিং এবং কনভেয়িং ইন্টিগ্রেট করা, প্রক্রিয়া প্রবাহ সহজ, সিস্টেমের যন্ত্রপাতি অল্প, স্ট্রাকচারাল লেআউট কমপ্যাক্ট এবং ফ্লোর এরিয়া বল মিলের মাত্র 50%।এটি কম নির্মাণ খরচ সহ বাইরের ব্যবস্থা করা যেতে পারে, সরাসরি এন্টারপ্রাইজের বিনিয়োগ খরচ হ্রাস করে।
4. স্থিতিশীল পণ্যের গুণমান:
(1) উপাদানটি অল্প সময়ের জন্য গ্রাইন্ডারে থাকে, পণ্যটির কণার আকার বিতরণ এবং গঠন সনাক্ত করা সহজ করে এবং স্থিতিশীল পণ্যের গুণমান নিশ্চিত করে;
(2) পণ্যটির অভিন্ন কণার রূপবিদ্যা, সংকীর্ণ কণার আকার বিতরণ, ভাল প্রবাহযোগ্যতা এবং শক্তিশালী পণ্য অভিযোজনযোগ্যতা রয়েছে।
5. উচ্চ নির্ভরযোগ্যতা
(1) মিলের কাজের সময় উপাদান ভাঙ্গার কারণে তীব্র কম্পন এড়াতে একটি গ্রাইন্ডিং রোলার লিমিট ডিভাইস গ্রহণ করা;
(2) একটি নতুন ধরণের রোলার সিলিং ডিভাইস গ্রহণ করা, সিলিংটি আরও নির্ভরযোগ্য, এবং একটি সিলিং ফ্যানের প্রয়োজন নেই, মিলের অক্সিজেন সামগ্রীকে আরও হ্রাস করে এবং আরও ভাল বিস্ফোরণ দমন কর্মক্ষমতা অর্জন করে।
6. পরিবেশ সুরক্ষা:
(1) HVM উল্লম্ব গ্রাইন্ডিং মেশিনের সম্পূর্ণ সিস্টেমে কম কম্পন এবং কম শব্দ রয়েছে;
(2) সিস্টেমটি সামগ্রিকভাবে সিল করা হয়েছে, সম্পূর্ণ নেতিবাচক চাপের অধীনে কাজ করে এবং কোন ধুলো ফুটো নেই, মূলত একটি ধুলো-মুক্ত কর্মশালা অর্জন করে।
কাজ নীতি:
বৈদ্যুতিক মোটর গ্রাইন্ডিং ডিস্কটিকে একটি রিডুসারের মাধ্যমে ঘোরানোর জন্য চালায় এবং উপাদানটি ফিডিং পোর্ট থেকে গ্রাইন্ডিং ডিস্কের কেন্দ্রে পড়ে।একই সময়ে, গরম বাতাস এয়ার ইনলেট থেকে গ্রাইন্ডিং চেম্বারে প্রবেশ করে।কেন্দ্রাতিগ শক্তির ক্রিয়ায়, উপাদানটি গ্রাইন্ডিং ডিস্কের প্রান্তের দিকে চলে যায় এবং গ্রাইন্ডিং ডিস্কের বৃত্তাকার খাঁজের মধ্য দিয়ে যাওয়ার সময় গ্রাইন্ডিং রোলার দ্বারা চূর্ণ হয়।চূর্ণ করা উপাদানগুলি গ্রাইন্ডিং ডিস্কের প্রান্তে উচ্চ-গতির বায়ুপ্রবাহ দ্বারা বাহিত হয় এবং বড় কণাগুলি পুনরায় নাকাল করার জন্য সরাসরি গ্রাইন্ডিং ডিস্কের উপর পড়ে।যখন বায়ুপ্রবাহের উপাদানটি গতিশীল এবং স্থির বিভাজকের মধ্য দিয়ে যায়, তখন ঘূর্ণায়মান রটারের ক্রিয়ায়, মোটা পাউডার পুনরায় নাকাল করার জন্য গ্রাইন্ডিং ডিস্কের উপর পড়ে এবং যোগ্য সূক্ষ্ম পাউডার বায়ুপ্রবাহের সাথে নিঃসৃত হয়, পাউডার সংগ্রহ ডিভাইসে সংগ্রহ করুন। , যা পণ্য।প্রয়োজনীয় পণ্যের আর্দ্রতা অর্জনের জন্য গরম গ্যাসের সংস্পর্শের সময় আর্দ্রতাযুক্ত উপাদানগুলি শুকানো হয়।
প্রযুক্তিগত তথ্য
মডেল |
HVM2500 |
HVM2800 |
HVM3400 |
HVM3700 |
HVM4200 |
HVM4500 |
HVM4800 |
HVM5100 |
HVM5600 |
গ্রাইন্ডিং টেবিল মিডিয়ান ব্যাস(মিমি) |
2500 |
2800 |
3400 |
3700 |
4200 |
4500 |
4800 |
5100 |
5600 |
ক্ষমতা (টি/ঘণ্টা) |
23-26 |
50-60 |
70-83 |
90-110 |
110-140 |
130-150 |
150-180 |
180-200 |
200-220 |
কাঁচামাল আর্দ্রতা |
~15% |
||||||||
পণ্য নির্দিষ্ট পৃষ্ঠ এলাকা |
≥420㎡/কেজি |
||||||||
পণ্য আর্দ্রতা |
≤1% |
||||||||
প্রধান মোটর শক্তি (kW) |
900 |
1800 |
2500 |
3350 |
3800 |
4500 |
5300 |
6150 |
6450/6700 |
চিত্রিত করা |
পুনঃ: মাইনিং স্ল্যাগ বন্ড সূচক≤25kWh/t, স্টিল স্ল্যাগ বন্ড সূচক≤30kWh/t, স্টিল স্ল্যাগ মাইক্রো পাওয়ার গ্রাইন্ড করার সময় আউটপুট 30%-40% কমে যাবে |

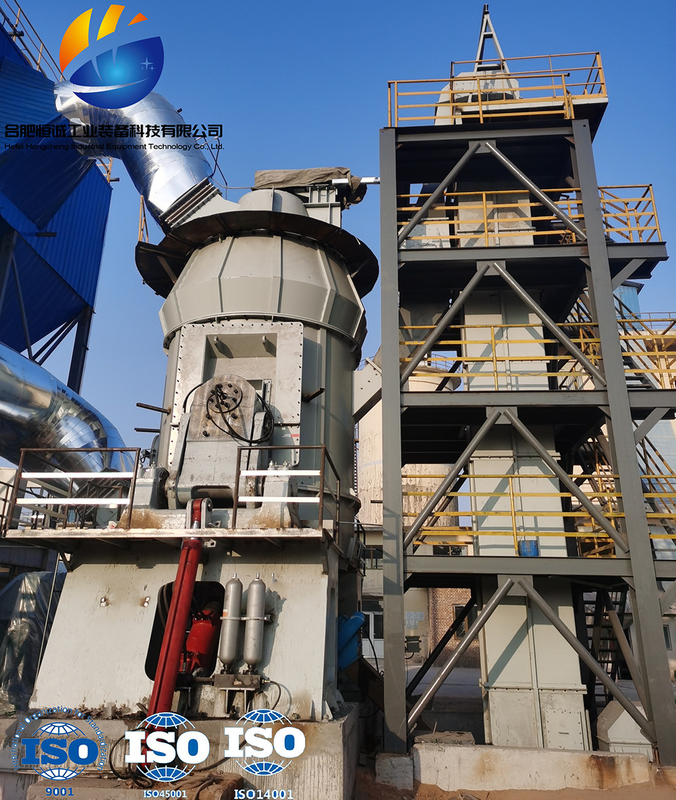

ইঞ্জিনিয়ারিং কেস
300000 টন স্ল্যাগ পাউডারের বার্ষিক উত্পাদন লাইন
প্রকল্প সরবরাহ সামগ্রী: HVM2800S স্ল্যাগ উল্লম্ব গ্রাইন্ডিং সিস্টেমের প্রক্রিয়া নকশা এবং সরঞ্জাম উত্পাদন সরবরাহ
প্রসেসিং উপাদানের ধরন: স্ল্যাগ
ডিজাইন প্রক্রিয়াকরণ ক্ষমতা: ≥ 45t/ঘ
প্রকৃত প্রক্রিয়াকরণ ক্ষমতা: ≥ 55t/ঘ
পণ্যের সূক্ষ্মতা: নির্দিষ্ট পৃষ্ঠের ক্ষেত্রফল ≥ 420 সেমি ²/ জি
