পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Hengcheng
সাক্ষ্যদান: ISO Patent Certificate High-Tech Product Certificate
মডেল নম্বার: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড শিপিং প্যাকেজিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 5 সেট\মাস
নাম: |
নিউম্যাটিক কনভেয়ারিং সিস্টেম |
প্রকার: |
বিন পাম্প |
বহন ক্ষমতা: |
300t/ঘণ্টা |
দূরত্ব: |
2000 মি |
শক্তি: |
~3.8kWh/t·km |
কনভেয়িং ম্যাটেরিয়াল: |
কয়লা পাউডার, ফ্লাই অ্যাশ, চুনাপাথর পাউডার/খনিজ পাউডার, সিমেন্ট/কাঁচা খাবার, সিলিকা ফিউম |
দূরত্ব বোঝানো: |
2000 মি |
প্রযোজ্য শিল্প: |
বিল্ডিং ম্যাটেরিয়ালের দোকান, ম্যানুফ্যাকচারিং প্ল্যান্ট, এনার্জি এবং মাইনিং |
কাঠামো: |
বাহক পদ্ধতি |
ভিডিও-আউটগোয়িং-ইনসপেকশন: |
প্রদান করা |
নাম: |
নিউম্যাটিক কনভেয়ারিং সিস্টেম |
প্রকার: |
বিন পাম্প |
বহন ক্ষমতা: |
300t/ঘণ্টা |
দূরত্ব: |
2000 মি |
শক্তি: |
~3.8kWh/t·km |
কনভেয়িং ম্যাটেরিয়াল: |
কয়লা পাউডার, ফ্লাই অ্যাশ, চুনাপাথর পাউডার/খনিজ পাউডার, সিমেন্ট/কাঁচা খাবার, সিলিকা ফিউম |
দূরত্ব বোঝানো: |
2000 মি |
প্রযোজ্য শিল্প: |
বিল্ডিং ম্যাটেরিয়ালের দোকান, ম্যানুফ্যাকচারিং প্ল্যান্ট, এনার্জি এবং মাইনিং |
কাঠামো: |
বাহক পদ্ধতি |
ভিডিও-আউটগোয়িং-ইনসপেকশন: |
প্রদান করা |

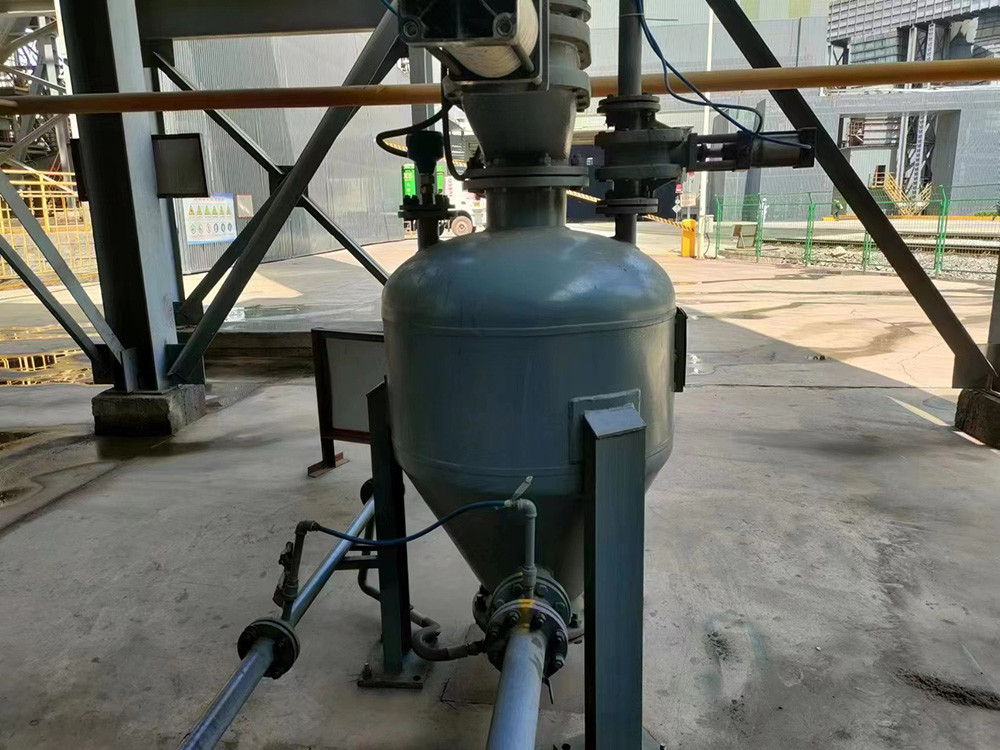

বায়ুসংক্রান্ত পরিবহন ব্যবস্থা - বায়ুসংক্রান্ত পরিবহন সিলো পাম্প৩০০ টন/ঘন্টা পরিবহন ক্ষমতা
বর্ণনা
বায়ুসংক্রান্ত কনভেয়র কিভাবে কাজ করে?
ঘনত্ব স্তর সংরক্ষণ পাম্প বায়ুসংক্রান্ত conveying সিস্টেম
ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত conveying এর অপারেটিং নীতি
ঘন ফেজ কনভেয়রিং পাম্প একটি তুলনামূলকভাবে নির্ভরযোগ্য ঘন ফেজ গতিশীল বায়ুসংক্রান্ত কনভেয়রিং সরঞ্জাম যা উচ্চ চাপের অধীনে (প্রায় 1000kPa এর নীচে) গুঁড়াযুক্ত উপকরণ পরিবহন করে।ঘন ফেজ পাম্পের জন্য দুটি আনলোডিং পদ্ধতি রয়েছে, একটি তল নিষ্কাশন একটি সাধারণভাবে ব্যবহৃত পদ্ধতি। ট্যাংক মধ্যে উপকরণ একটি শঙ্কু inflatable ট্যাংক, nozzle জেট, বা অন্যান্য পদ্ধতি মাধ্যমে fluidized হয়;নীচে একটি fluidized inflation প্লেট স্তর সেট উপাদান ট্যাংক উপরের অংশ থেকে নিষ্কাশন করা যেতে পারে, এবং ট্যাঙ্কের বিভিন্ন ইনপুট প্লেনগুলিতে পরিবহন করা গ্যাসের ছড়িয়ে পড়া পরিবহন করা উপাদানের বৈশিষ্ট্যগুলির উপর নির্ভর করে।
ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত পরিবহন একটি অ-ধারাবাহিক পরিবহন প্রক্রিয়া, ইনপুট এবং আউটপুট ভালভ, উপাদান পরিবহন পাইপলাইন, বায়ু ইনপুট পাইপলাইন,এবং একটি স্ট্যান্ডার্ড সিলো পাম্পসিলো পাম্পটি খাওয়ানোর আগে, সিলোতে পরিবহন করা উপাদান রয়েছে এবং সমস্ত ভালভ বন্ধ রয়েছে।
সমস্ত ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত conveying অপারেশন প্রক্রিয়া নিম্নরূপঃ
1. খাওয়ানো ভালভ এবং নিষ্কাশন ভালভ খুলুন, এবং বিন পাম্প স্বাভাবিক চাপ এ খাওয়ানো হবে যতক্ষণ না স্তর গেজ ঘোষণা করে যে বিন পূর্ণ এবং সূচক সংকেত বন্ধ;
2. খাওয়ানোর ভালভ এবং নিষ্কাশন ভালভ বন্ধ করুন, এবং তারপর উচ্চ চাপ বায়ু ভালভ খুলুন ট্যাংক চাপ দিতে;
3. যখন অপারেটিং চাপ পৌঁছেছে, ডেলিভারি বায়ু ভালভ এবং নিষ্কাশন ভালভ খুলুন, এবং উপাদান বিতরণ শুরু;
4. পরিবাহী শেষ চাপ সুইচ, স্তর গেজ, বা সময় রিলে দ্বারা প্রদর্শিত হয়। এই মুহূর্তে উচ্চ চাপ বায়ু ভালভ এবং নিষ্কাশন ভালভ বন্ধ করা হয়,যাতে সমস্ত সংকুচিত বায়ু conveying পাইপলাইন পরিষ্কার করতে ব্যবহার করা হয়ট্যাঙ্কের অভ্যন্তরে চাপকে স্বাভাবিক চাপে নামিয়ে আনতে একসাথে নিষ্কাশন ভালভটি খুলুন। একটি হোমওয়ার্ক চক্র শেষ হওয়ার পরে, অন্য চক্রটি অব্যাহত থাকে।
বড় ক্যাপাসিটি নিউম্যাটিক কনভার্টিং বিন পাম্প প্যারামিটার টেবিল
| প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/H | PCD26/H | PCD28/H | PCD30/H | দূরত্ব পরিবহন | |
| স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
| ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ৫০-৮০ | ৬০ থেকে ৯০ | ৬৫-১১০ | ৮০-১৩০ | 200 | 20 |
| ফ্লাই অ্যাশ | 0.75 | ৭৫-১২৫ | ৮৫-১৩০ | ৯৫-১৬০ | ১২৫-১৯০ | 200 | 20 | |
| লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৮০-১৩০ | ৯০-১৪০ | ১০০-১৭০ | ১৩০-২০০ | 200 | 20 | |
| সিমেন্ট/শূন্য ময়দা | 1 | ১০০-১৫০ | ১১৫-১৭৫ | ১৩০-২১৫ | ১৬৫-২৬০ | 200 | 20 | |
দীর্ঘ দূরত্বের বায়ুসংক্রান্ত পরিবহন বিন পাম্প প্যারামিটার টেবিল
| প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/L | PCD26/L | PCD28/L | PCD30/L | দূরত্ব পরিবহন | |
| স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
| ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ২০-৪০ | ২৫-৪৫ | ৩০ থেকে ৫৫ | ৪৫-৬৫ | 1000 | 25 |
| ফ্লাই অ্যাশ | 0.75 | ৩৫ থেকে ৬০ | ৪৫-৬৫ | ৪৫-৮০ | ৬৫ থেকে ৯৫ | 1000 | 25 | |
| লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৪০-৬৫ | ৪৫-৭০ | ৫০-৮৫ | ৭০ থেকে ১০০ | 1000 | 25 | |
| সিমেন্ট/শূন্য ময়দা | 1 | ৫০-৮০ | ৫৫ থেকে ৯০ | ৬৫-১১০ | ৯০-১২০ | 1000 | 25 |
|
প্রচলিত গ্রিড নিউম্যাটিক কনভেয়রিং বিন পাম্প প্যারামিটার টেবিল
| প্রেরণ সামগ্রী | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | PCD18/N | PCD20/N | PCD20/N | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
| স্পেসিফিকেশন | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
| ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ১২ থেকে ২০ | ১৬ থেকে ৩২ | ২৫-৫০ | 500 | 30 |
| ফ্লাই অ্যাশ | 0.75 | ১৮ থেকে ৩২ | ২৫ থেকে ৪৮ | ৩৫ থেকে ৭০ | 50 | ||
| লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ২০-৩৫ | ২৬ থেকে ৫১ | ৩৮ থেকে ৭৫ | 500 | 30 | |
| সিমেন্ট/শূন্য ময়দা | 1.0 | ২৪ থেকে ৪২ | ৩২ থেকে ৬৫ | ৪৮ থেকে ৯৫ | 500 | 30 | |
| সিলিকন পাউডার | 1.2 | ২৮ থেকে ৫০ | ৪০-৭৫ | ৫৫-১১৫ | 500 | 30 |
|
প্যারামিটার টেবিলের ছোট আকারের নিউম্যাটিক কনভারেজিং বুঙ্কার পাম্প
| উপাদান | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | পিসিডি০৮/এম | পিসিডি১০/এম | পিসিডি১২/এম | পিসিডি১৪/এম | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
| স্পেসিফিকেশন | 0.২-০.৫ মিটার | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
| ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | 0.5~1.8 | 1.৫-৫।5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| ফ্লাই অ্যাশ | 0.75 | 0.৯-২।8 | 2.৫-৮।5 | 7.0~14.0 | 12.০-২৭0 | 100 | 20 | |
| লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.০-২৮0 | 100 | 20 | |
| সিমেন্ট/শূন্য ময়দা | 1.0 | 1.২~৩5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| সিলিকন পাউডার | 1.2 | 1.৫-৪।0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 | |
পণ্যটির প্রধান বৈশিষ্ট্য
1 বড় পরিবাহী ক্ষমতাঃ > 300t/h;
2 দীর্ঘ দূরত্বঃ > 2000 মিটার;
3 কম শক্তি খরচঃ < 3.8kWh/t · km;
4 কম পরাজয়ঃ পাইপলাইনের জীবন>10 বছর;
5 নিম্ন গতিঃ প্রাথমিক গতি 6-10m/s;
6 উচ্চ মিশ্রণ অনুপাতঃ > 30kg/kg;
7 নমনীয় প্রক্রিয়া বিন্যাস, ধুলো মুক্ত, উচ্চ অপারেশন হার, যান্ত্রিক conveying তুলনায় কম বিনিয়োগ এবং কম রক্ষণাবেক্ষণ খরচ
বর্তমানে, আমাদের দীর্ঘতম প্রবাহিত অনুভূমিক দূরত্ব 2200 মিটার এবং উচ্চতা 30 মিটার; একক ইউনিটের সর্বাধিক প্রবাহিত ক্ষমতা 300 টন / ঘন্টা; পরিবহন শক্তি খরচ 3 এরও কম।8kWh/t · km, সরল পাইপলাইন সেবা জীবন 10 বছরের বেশি, এবং হাতা সেবা জীবন 3 বছরের বেশি।আমরা গ্রাহকের প্রয়োজনীয়তা এবং প্যারামিটার যেমন গুঁড়া উপাদান স্পেসিফিকেশন উপর ভিত্তি করে সেরা প্রকৌশল নকশা এবং সরঞ্জাম নির্বাচন পরিকল্পনা বিকাশ, পারফরম্যান্স, পরিবহন দূরত্ব, পরিবহন ভলিউম এবং ভৌগলিক অবস্থার গ্রাহক দ্বারা সরবরাহ করা, যেমন বায়ু ভলিউম গণনা, পাইপলাইন অনুপাত,গ্রহণকারী গুদামে ধুলো সংগ্রহের চিকিত্সা, এবং বিক্রয়োত্তর পরিকল্পনা।
ব্যাপক প্রকৌশল অনুশীলনের অভিজ্ঞতার ভিত্তিতে, বেশিরভাগ ধনাত্মক চাপ ঘন ফেজ অন্তর্বর্তী বায়ুসংক্রান্ত পরিবহন প্রক্রিয়াগুলি মূলত নিম্নলিখিত তিনটি প্রক্রিয়াতে বিভক্তঃ
