পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Hengcheng
সাক্ষ্যদান: ISO Patent Certificate High-Tech Product Certificate
মডেল নম্বার: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড শিপিং প্যাকেজিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 5 সেট\মাস
প্রয়োগ: |
রাসায়নিক, খাদ্য, ফার্মাসিউটিক্যাল, ইত্যাদি |
সক্ষমতা: |
১০০-৫০০ কেজি/ঘন্টা |
উপাদান: |
স্টেইনলেস স্টীল |
প্যাকেজ: |
কাঠের কেস |
শক্তি: |
1.5-7.5 কিলোওয়াট |
চাপ: |
2-6 বার |
পণ্যের নাম: |
বায়ুসংক্রান্ত পরিবাহী পাম্প |
আকার: |
ব্যক্তিগতকৃত |
গতি: |
1400-3000 আরপিএম |
ভোল্টেজ: |
২২০ ভোল্ট/৩৮০ ভোল্ট |
গ্যারান্টি: |
১ বছর |
ওজন: |
৫০-২০০ কেজি |
প্রয়োগ: |
রাসায়নিক, খাদ্য, ফার্মাসিউটিক্যাল, ইত্যাদি |
সক্ষমতা: |
১০০-৫০০ কেজি/ঘন্টা |
উপাদান: |
স্টেইনলেস স্টীল |
প্যাকেজ: |
কাঠের কেস |
শক্তি: |
1.5-7.5 কিলোওয়াট |
চাপ: |
2-6 বার |
পণ্যের নাম: |
বায়ুসংক্রান্ত পরিবাহী পাম্প |
আকার: |
ব্যক্তিগতকৃত |
গতি: |
1400-3000 আরপিএম |
ভোল্টেজ: |
২২০ ভোল্ট/৩৮০ ভোল্ট |
গ্যারান্টি: |
১ বছর |
ওজন: |
৫০-২০০ কেজি |
কার্বন পাউডার নিউম্যাটিক কনভেরিং সিলো পাম্প 12-50 টন / ঘন্টা বহন ক্ষমতা সহ
বর্ণনা
একটি ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত conveying সিস্টেমের কাজ নীতিঃ
ঘন ধারাবাহিক ছাই পরিবহন শক্ত গ্যাস-দুই-ফেজ প্রবাহের বায়ুসংক্রান্ত পরিবহন নীতির উপর ভিত্তি করে।উচ্চ ঘনত্ব এবং দক্ষতার সাথে উপকরণ পরিবহনের জন্য সংকুচিত বায়ুর স্ট্যাটিক এবং ডাইনামিক চাপ ব্যবহার করে. ফ্লাই অ্যাশকে সম্পূর্ণরূপে বিন পাম্পে তরলীকৃত করতে হবে এবং তরলীকৃত অবস্থায় পরিবহন করতে হবে। পুরো সিস্টেমটিতে পাঁচটি অংশ রয়েছেঃ গ্যাস উত্স, পরিবহন, পাইপলাইন, অ্যাশ স্টোরেজ এবং নিয়ন্ত্রণ।কন্ট্রোলার পার্টটি কন্ট্রোলার (বিন পাম্প) দ্বারা গঠিত যা অ্যাশ কন্ট্রোলিং ক্ষমতা প্রয়োজনীয়তা অনুযায়ী সংশ্লিষ্ট স্পেসিফিকেশনগুলির সাথে মিলে যায়প্রতিটি কনভেয়র একটি স্বতন্ত্র ইউনিট যা একটি একক মেশিন বা একাধিক ইউনিট সমন্বিত একটি সিস্টেম হিসাবে কাজ করতে পারে।

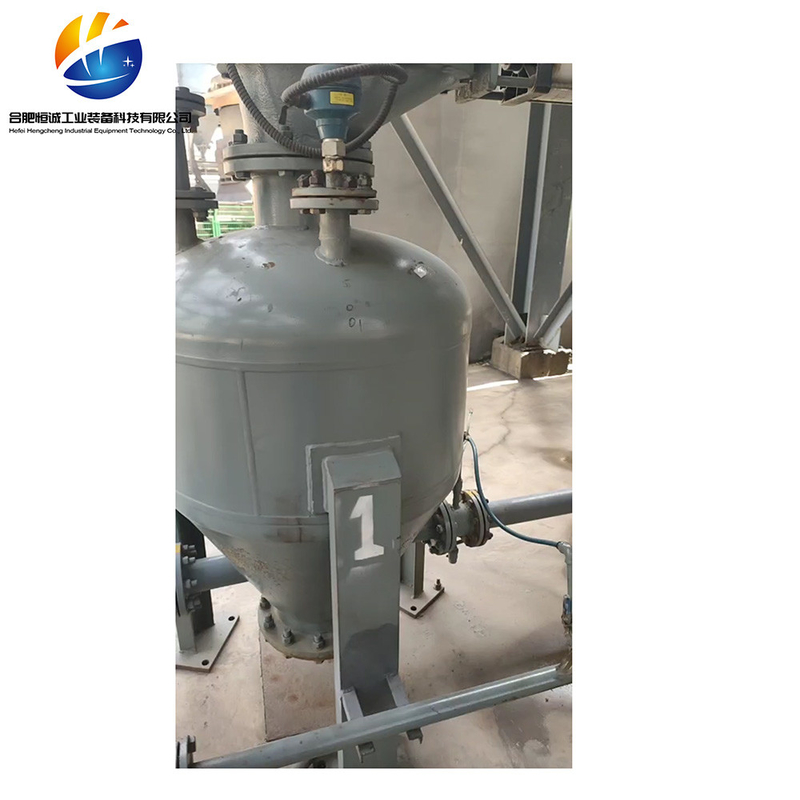

বিন পাম্প
এটি সিস্টেমের মূল অংশ, যার মাধ্যমে শুকনো ছাই এবং সংকুচিত বাতাস সম্পূর্ণরূপে মিশ্রিত এবং তরলীকৃত হয়, যা সিস্টেমে মসৃণ অপারেশন সক্ষম করে। এটি একটি বন্ধ ইস্পাত ট্যাংক,ইনপুট এবং আউটপুট ভালভের মত সহায়ক সরঞ্জাম দিয়ে সজ্জিত, ফ্লুইডাইজেশন প্লেট, স্তর গেইজ, নিরাপত্তা ভালভ ইত্যাদি
ডিন পাম্পের কাজ করার নীতিঃ
বিন পাম্প একটি বায়ু ডোজ সহ একটি চাপের পাত্রে, যা দীর্ঘ ছাই পরিবহন দূরত্ব, নির্ভরযোগ্য অপারেশন, উচ্চ ডিগ্রি অটোমেশন,এবং পরিবহন মাধ্যম হিসাবে অপেক্ষাকৃত উচ্চ চাপের সাথে সংকুচিত বায়ু প্রয়োজন. এটি একটি বায়ু সংকোচকারী সেট দিয়ে সজ্জিত করা উচিত। এর কাজের প্রক্রিয়াটি লোড করার জন্য প্রথমে নিষ্কাশন ভালভ এবং ফিড ভালভ খুলতে হবে,তারপর ভর্তি ভালভ এবং নিষ্কাশন ভালভ বন্ধ যখন উপাদান পূর্ণ, সিলিন্ডারের চাপযুক্ত ভালভটি খুলুন এবং সিলিন্ডারের অভ্যন্তরে ধুলো সরিয়ে নিতে বায়ু সংকুচিত করুন। এই চক্রীয় পদ্ধতিতে, ধুলো বাইরে পরিবহন করা যেতে পারে।
1খাওয়ানোর পর্যায়েঃখাওয়ানোর ভালভটি খোলা অবস্থায় রয়েছে এবং প্রাথমিক ইনপুট এবং আউটপুট ভালভগুলি বন্ধ রয়েছে। বিন পাম্পের উপরের অংশটি অ্যাশহ্যাপারের সাথে সংযুক্ত।ধুলো সংগ্রাহক দ্বারা সংগৃহীত ফ্লাই অ্যাশ অবাধে মহাকর্ষ দ্বারা বা ডিসচার্জ মেশিনের মাধ্যমে বিন পাম্প মধ্যে পড়ে. যখন ধূসর স্তর উপাদান স্তর গেইজ থেকে একটি পূর্ণ সংকেত পাঠাতে যথেষ্ট উচ্চ, বা সিস্টেম খাওয়ানো সেটিং সময় অনুযায়ী, খাওয়ানো ভালভ বন্ধ করা হয়, নিষ্কাশন ভালভ বন্ধ করা হয়,এবং খাওয়ানোর অবস্থা শেষ হয়.
2চাপযুক্ত তরলীকরণের ধাপঃখাওয়ানোর পর্যায় শেষ হওয়ার পরে, সিস্টেমটি স্বয়ংক্রিয়ভাবে ইনলেট ভালভটি একবার খুলবে।প্রক্রিয়াকৃত সংকুচিত বায়ু প্রবাহ নিয়ন্ত্রণ ভালভ মাধ্যমে বিন পাম্প নীচে fluidization শঙ্কু প্রবেশ করে, এবং প্রতিটি ফ্লাই অ্যাশ কণা সমানভাবে ঘিরে তরলীকরণ শঙ্কু মাধ্যমে পাস। একই সময়ে, বিন পাম্প ভিতরে চাপ বৃদ্ধি।যখন চাপ বিন্দু যেখানে চাপ সেন্সর একটি সংকেত পাঠায় পৌঁছেছে, সিস্টেম স্বয়ংক্রিয়ভাবে স্রাব ভালভ খোলে, এবং চাপযুক্ত তরলীকরণের পর্যায়ে শেষ হয়।
3পরিবহন পর্যায়:ডিসচার্জ ভালভ এবং সেকেন্ডারি ইনলেট ভালভ খোলা হয়, যখন প্রাথমিক ইনলেট ভালভ বন্ধ করা হয় না।এবং গ্যাস এবং ছাই মিশ্রণ শোষণ ভালভ মাধ্যমে ছাই conveying পাইপ প্রবেশ করে. ফ্লাই অ্যাশ সর্বদা তরল অবস্থায় থাকে এবং পরিবহনের জন্য পরিবহন পাইপলাইনে প্রবেশ করে। বিন পাম্পে ফ্লাই অ্যাশ পরিবহন করার পরে, পাইপলাইনের চাপ হ্রাস পায়,এবং বিন পাম্প ভিতরে চাপ কমে যায়যখন চাপ সেন্সর একটি সংকেত পাঠায়, সেকেন্ডারি ইনলেট ভালভ বন্ধ হয়ে যায়। যখন ডাব পাম্পের ভিতরে চাপ ক্রমাগত হ্রাস পায়, যখন চাপ সেন্সর একটি সংকেত পাঠায়,পরিবাহী পর্যায়ে শেষ হয়, এবং ইনপুট এবং আউটপুট ভালভ খোলা থাকে, ফুঁ ফেজ প্রবেশ।
4শুদ্ধিকরণের পর্যায়:ইনপুট এবং আউটপুট ভালভ খোলা রাখা হয়, কম্প্রেসড এয়ার ব্যবহার করা হয় বিন পাম্প এবং ছাই conveying পাইপলাইন purging জন্য। একটি নির্দিষ্ট সময়ের পরে, purging সম্পন্ন হয়,এবং ইনলেট ভালভ বন্ধ. যখন ডিন পাম্পের ভিতরে চাপ স্বাভাবিক চাপে পড়ে, তখন আউটলেট ভালভ বন্ধ হয়ে যায়, এবং খাওয়ানোর পর্যায়ে প্রবেশের জন্য ইনপুট এবং এক্সস্পেট ভালভগুলি খোলা হয়। এই সময়ে,সিস্টেম একটি কনভার্টার চক্র সম্পন্ন করে এবং স্বয়ংক্রিয়ভাবে পরবর্তী কনভার্টার চক্র প্রবেশ করে.
বড় ক্যাপাসিটি নিউম্যাটিক কনভার্টিং বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/H | PCD26/H | PCD28/H | PCD30/H | দূরত্ব পরিবহন | |
স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ৫০-৮০ | ৬০ থেকে ৯০ | ৬৫-১১০ | ৮০-১৩০ | 200 | 20 |
ফ্লাই অ্যাশ | 0.75 | ৭৫-১২৫ | ৮৫-১৩০ | ৯৫-১৬০ | ১২৫-১৯০ | 200 | 20 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৮০-১৩০ | ৯০-১৪০ | ১০০-১৭০ | ১৩০-২০০ | 200 | 20 | |
সিমেন্ট/শূন্য ময়দা | 1 | ১০০-১৫০ | ১১৫-১৭৫ | ১৩০-২১৫ | ১৬৫-২৬০ | 200 | 20 |
দীর্ঘ দূরত্বের বায়ুসংক্রান্ত পরিবহন বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/L | PCD26/L | PCD28/L | PCD30/L | দূরত্ব পরিবহন | |
স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ২০-৪০ | ২৫-৪৫ | ৩০ থেকে ৫৫ | ৪৫-৬৫ | 1000 | 25 |
ফ্লাই অ্যাশ | 0.75 | ৩৫ থেকে ৬০ | ৪৫-৬৫ | ৪৫-৮০ | ৬৫ থেকে ৯৫ | 1000 | 25 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৪০-৬৫ | ৪৫-৭০ | ৫০-৮৫ | ৭০ থেকে ১০০ | 1000 | 25 | |
সিমেন্ট/শূন্য ময়দা | 1 | ৫০-৮০ | ৫৫ থেকে ৯০ | ৬৫-১১০ | ৯০-১২০ | 1000 | 25 |
প্রচলিত গ্রিড নিউম্যাটিক কনভেয়রিং বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | PCD18/N | PCD20/N | PCD20/N | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
স্পেসিফিকেশন | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ১২ থেকে ২০ | ১৬ থেকে ৩২ | ২৫-৫০ | 500 | 30 |
ফ্লাই অ্যাশ | 0.75 | ১৮ থেকে ৩২ | ২৫ থেকে ৪৮ | ৩৫ থেকে ৭০ | 50 | ||
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ২০-৩৫ | ২৬ থেকে ৫১ | ৩৮ থেকে ৭৫ | 500 | 30 | |
সিমেন্ট/শূন্য ময়দা | 1.0 | ২৪ থেকে ৪২ | ৩২ থেকে ৬৫ | ৪৮ থেকে ৯৫ | 500 | 30 | |
সিলিকন পাউডার | 1.2 | ২৮ থেকে ৫০ | ৪০-৭৫ | ৫৫-১১৫ | 500 | 30 |
প্যারামিটার টেবিলের ছোট আকারের নিউম্যাটিক কনভারেজিং বুঙ্কার পাম্প
উপাদান | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | পিসিডি০৮/এম | পিসিডি১০/এম | পিসিডি১২/এম | পিসিডি১৪/এম | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
স্পেসিফিকেশন | 0.২-০.৫ মিটার | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | 0.5~1.8 | 1.৫-৫।5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
ফ্লাই অ্যাশ | 0.75 | 0.৯-২।8 | 2.৫-৮।5 | 7.0~14.0 | 12.০-২৭0 | 100 | 20 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.০-২৮0 | 100 | 20 | |
সিমেন্ট/শূন্য ময়দা | 1.0 | 1.২~৩5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
সিলিকন পাউডার | 1.2 | 1.৫-৪।0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 |
পণ্যটির প্রধান বৈশিষ্ট্য
1 বড় পরিবাহী ক্ষমতাঃ > 300t/h;
2 দীর্ঘ দূরত্বঃ > 2000 মিটার;
3 কম শক্তি খরচঃ < 3.8kWh/t · km;
4 কম পরাজয়ঃ পাইপলাইনের জীবন>10 বছর;
5 নিম্ন গতিঃ প্রাথমিক গতি 6-10m/s;
6 উচ্চ মিশ্রণ অনুপাতঃ > 30kg/kg;
7 নমনীয় প্রক্রিয়া বিন্যাস, ধুলো মুক্ত, উচ্চ অপারেশন হার, যান্ত্রিক conveying তুলনায় কম বিনিয়োগ এবং কম রক্ষণাবেক্ষণ খরচ
প্রয়োগের ক্ষেত্র
পিসিডি বায়ুসংক্রান্ত পরিবাহী সরঞ্জাম এবং সিস্টেমগুলি বিল্ডিং উপকরণ, রাসায়নিক, খনি, শক্তি এবং ধাতুবিদ্যুতের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে। পরিবাহী উপকরণগুলির মধ্যে সিমেন্ট,কাঁচামাল, ফ্লাই অ্যাশ, হাইড্রেটেড কলম, শুকনো স্রাব ক্যালসিয়াম কার্বাইড স্ল্যাগ, স্ল্যাগ পাউডার, স্টিল স্ল্যাগ পাউডার, কয়লা পাউডার, অ্যালুমিনিয়াম অক্সাইড পাউডার, বক্সাইট পাউডার, ফসফরাস পাউডার, পাইরোফিলাইট পাউডার,এবং জৈবিক সিলিকন পাউডার.
বিক্রয়োত্তর সেবা
আমরা উৎপাদন লাইন জন্য একটি দীর্ঘমেয়াদী সেবা দল আছে, ভাল প্রযুক্তি এবং দায়ী পরে বিক্রয় সেবা সঙ্গে. সব সদস্যদের 5 বছরেরও বেশি সময় ধরে কাজের অভিজ্ঞতা আছে এবং সময়মত প্রদান করতে সক্ষম হয়,কার্যকর, এবং গ্রাহকদের জন্য ব্যাপক বৈজ্ঞানিক বিক্রয়োত্তর সেবা. আমরা গ্রাহকদের স্ব ইঞ্জিনিয়ারিং নির্মাণ সমগ্র প্রক্রিয়া জুড়ে বিক্রয়োত্তর সেবা প্রদান করতে পারেন,উৎপাদন লাইন সরঞ্জাম ইনস্টলেশন, উৎপাদন লাইন ডিবাগিং, যতক্ষণ না উৎপাদন লাইন মান পূরণ করে এবং উৎপাদন ক্ষমতা পৌঁছায়, গ্রাহকদের দ্বারা সম্মুখীন বিভিন্ন অসুবিধা এবং বিভিন্ন সমস্যা সমাধান,এবং চিন্তাশীল, নিখুঁত, এবং ব্যাপক বিক্রয়োত্তর সেবা.
