পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Hengcheng
সাক্ষ্যদান: ISO Patent Certificate High-Tech Product Certificate
মডেল নম্বার: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড শিপিং প্যাকেজিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 5 সেট\মাস
পণ্যের নাম: |
বিন টাইপ বায়ুসংক্রান্ত পরিবাহী পাম্প |
কনভেয়িং ম্যাটেরিয়ালস: |
পাউডার উপাদান পরিবহন |
প্রযোজ্য শিল্প: |
ইস্পাত শক্তি সিমেন্ট রাসায়নিক শিল্প |
মূল উপাদান: |
চাপ জাহাজ, গিয়ার, পাম্প, গিয়ারবক্স, PLC |
প্রযোজ্য যন্ত্রপাতি: |
পার্টিকল এবং পাউডার নিউম্যাটিক কনভেয়ারিং সিস্টেম |
প্রযোজ্য শিল্প: |
বিদ্যুৎ, সিমেন্ট, রাসায়নিক শিল্প ইত্যাদি |
কাঠামো: |
বাহক পদ্ধতি |
মেশিন পরীক্ষার রিপোর্ট: |
প্রদান করা |
পণ্যের নাম: |
বিন টাইপ বায়ুসংক্রান্ত পরিবাহী পাম্প |
কনভেয়িং ম্যাটেরিয়ালস: |
পাউডার উপাদান পরিবহন |
প্রযোজ্য শিল্প: |
ইস্পাত শক্তি সিমেন্ট রাসায়নিক শিল্প |
মূল উপাদান: |
চাপ জাহাজ, গিয়ার, পাম্প, গিয়ারবক্স, PLC |
প্রযোজ্য যন্ত্রপাতি: |
পার্টিকল এবং পাউডার নিউম্যাটিক কনভেয়ারিং সিস্টেম |
প্রযোজ্য শিল্প: |
বিদ্যুৎ, সিমেন্ট, রাসায়নিক শিল্প ইত্যাদি |
কাঠামো: |
বাহক পদ্ধতি |
মেশিন পরীক্ষার রিপোর্ট: |
প্রদান করা |

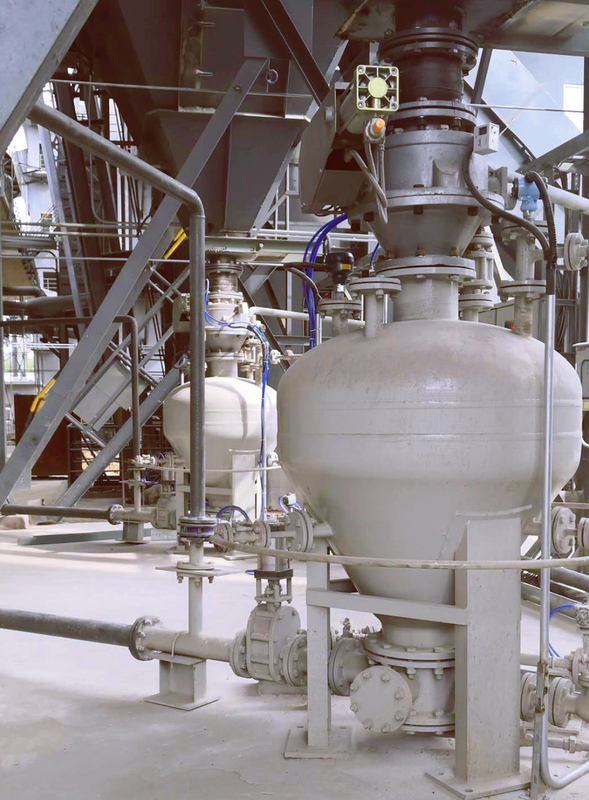

বায়ুসংক্রান্ত পরিবহন বিন পাম্প∙ দীর্ঘ দূরত্বের ঘন ধাপের ফ্লাই অ্যাশ বায়ুসংক্রান্ত পরিবহন সরঞ্জাম
পণ্যের ভূমিকা:
ঘনত্ব স্তর সংরক্ষণ পাম্প বায়ুসংক্রান্ত conveying সিস্টেম
ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত conveying এর অপারেটিং নীতি
ঘন ফেজ কনভেয়রিং পাম্প একটি তুলনামূলকভাবে নির্ভরযোগ্য ঘন ফেজ গতিশীল বায়ুসংক্রান্ত কনভেয়রিং সরঞ্জাম যা উচ্চ চাপের অধীনে (প্রায় 1000kPa এর নীচে) গুঁড়াযুক্ত উপকরণ পরিবহন করে।ঘন ফেজ পাম্পের জন্য দুটি আনলোডিং পদ্ধতি রয়েছে, একটি তল নিষ্কাশন একটি সাধারণভাবে ব্যবহৃত পদ্ধতি। ট্যাংক মধ্যে উপকরণ একটি শঙ্কু inflatable ট্যাংক, nozzle জেট, বা অন্যান্য পদ্ধতি মাধ্যমে fluidized হয়;নীচে একটি fluidized inflation প্লেট স্তর সেট উপাদান ট্যাংক উপরের অংশ থেকে নিষ্কাশন করা যেতে পারে, এবং ট্যাঙ্কের বিভিন্ন ইনপুট প্লেনগুলিতে পরিবহন করা গ্যাসের ছড়িয়ে পড়া পরিবহন করা উপাদানের বৈশিষ্ট্যগুলির উপর নির্ভর করে।
ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত পরিবহন একটি অ-ধারাবাহিক পরিবহন প্রক্রিয়া, ইনপুট এবং আউটপুট ভালভ, উপাদান পরিবহন পাইপলাইন, বায়ু ইনপুট পাইপলাইন,এবং একটি স্ট্যান্ডার্ড সিলো পাম্পসিলো পাম্পটি খাওয়ানোর আগে, সিলোতে পরিবহন করা উপাদান রয়েছে এবং সমস্ত ভালভ বন্ধ রয়েছে।
সমস্ত ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত conveying অপারেশন প্রক্রিয়া নিম্নরূপঃ
1. খাওয়ানো ভালভ এবং নিষ্কাশন ভালভ খুলুন, এবং বিন পাম্প স্বাভাবিক চাপ এ খাওয়ানো হবে যতক্ষণ না স্তর গেজ ঘোষণা করে যে বিন পূর্ণ এবং সূচক সংকেত বন্ধ;
2. খাওয়ানোর ভালভ এবং নিষ্কাশন ভালভ বন্ধ করুন, এবং তারপর উচ্চ চাপ বায়ু ভালভ খুলুন ট্যাংক চাপ দিতে;
3. যখন অপারেটিং চাপ পৌঁছেছে, ডেলিভারি বায়ু ভালভ এবং নিষ্কাশন ভালভ খুলুন, এবং উপাদান বিতরণ শুরু;
4. পরিবাহী শেষ চাপ সুইচ, স্তর গেজ, বা সময় রিলে দ্বারা প্রদর্শিত হয়। এই মুহূর্তে উচ্চ চাপ বায়ু ভালভ এবং নিষ্কাশন ভালভ বন্ধ করা হয়,যাতে সমস্ত সংকুচিত বায়ু conveying পাইপলাইন পরিষ্কার করতে ব্যবহার করা হয়ট্যাঙ্কের অভ্যন্তরে চাপকে স্বাভাবিক চাপে নামিয়ে আনতে একসাথে নিষ্কাশন ভালভটি খুলুন। একটি হোমওয়ার্ক চক্র শেষ হওয়ার পরে, অন্য চক্রটি অব্যাহত থাকে।
ঘন ফেজ বায়ুসংক্রান্ত পরিবহন দীর্ঘ পরিবহন দূরত্ব, কম সরঞ্জাম গোলমাল এবং দীর্ঘ সামগ্রিক সেবা জীবন সুবিধা আছে।
প্রয়োগের ক্ষেত্র
পিসিডি বায়ুসংক্রান্ত পরিবাহী সরঞ্জাম এবং সিস্টেমগুলি বিল্ডিং উপকরণ, রাসায়নিক, খনি, শক্তি এবং ধাতুবিদ্যুতের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে। পরিবাহী উপকরণগুলির মধ্যে সিমেন্ট,কাঁচামাল, ফ্লাই অ্যাশ, হাইড্রেটেড কলম, শুকনো স্রাব ক্যালসিয়াম কার্বাইড স্ল্যাগ, স্ল্যাগ পাউডার, স্টিল স্ল্যাগ পাউডার, কয়লা পাউডার, অ্যালুমিনিয়াম অক্সাইড পাউডার, বক্সাইট পাউডার, ফসফেট পাউডার, পাইরোফিলাইট পাউডার,এবং জৈবিক সিলিকন পাউডার.
পণ্যটির প্রধান বৈশিষ্ট্য
1 বড় পরিবাহী ক্ষমতাঃ > 300t/h;
2 দীর্ঘ দূরত্বঃ > 2000 মিটার;
3 কম শক্তি খরচঃ < 3.8kWh/t · km;
4 কম পরাজয়ঃ পাইপলাইনের জীবন>10 বছর;
5 নিম্ন গতিঃ প্রাথমিক গতি 6-10m/s;
6 উচ্চ মিশ্রণ অনুপাতঃ > 30kg/kg;
7 নমনীয় প্রক্রিয়া বিন্যাস, ধুলো মুক্ত, উচ্চ অপারেশন হার, যান্ত্রিক conveying তুলনায় কম বিনিয়োগ এবং কম রক্ষণাবেক্ষণ খরচ
বড় ক্যাপাসিটি নিউম্যাটিক কনভার্টিং বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/H | PCD26/H | PCD28/H | PCD30/H | দূরত্ব পরিবহন | |
স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ৫০-৮০ | ৬০ থেকে ৯০ | ৬৫-১১০ | ৮০-১৩০ | 200 | 20 |
ফ্লাই অ্যাশ | 0.75 | ৭৫-১২৫ | ৮৫-১৩০ | ৯৫-১৬০ | ১২৫-১৯০ | 200 | 20 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৮০-১৩০ | ৯০-১৪০ | ১০০-১৭০ | ১৩০-২০০ | 200 | 20 | |
সিমেন্ট/শূন্য ময়দা | 1 | ১০০-১৫০ | ১১৫-১৭৫ | ১৩০-২১৫ | ১৬৫-২৬০ | 200 | 20 |
দীর্ঘ দূরত্বের বায়ুসংক্রান্ত পরিবহন বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/L | PCD26/L | PCD28/L | PCD30/L | দূরত্ব পরিবহন | |
স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ২০-৪০ | ২৫-৪৫ | ৩০ থেকে ৫৫ | ৪৫-৬৫ | 1000 | 25 |
ফ্লাই অ্যাশ | 0.75 | ৩৫ থেকে ৬০ | ৪৫-৬৫ | ৪৫-৮০ | ৬৫ থেকে ৯৫ | 1000 | 25 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৪০-৬৫ | ৪৫-৭০ | ৫০-৮৫ | ৭০ থেকে ১০০ | 1000 | 25 | |
সিমেন্ট/শূন্য ময়দা | 1 | ৫০-৮০ | ৫৫ থেকে ৯০ | ৬৫-১১০ | ৯০-১২০ | 1000 | 25 |
প্রচলিত গ্রিড নিউম্যাটিক কনভেয়রিং বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | PCD18/N | PCD20/N | PCD20/N | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
স্পেসিফিকেশন | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ১২ থেকে ২০ | ১৬ থেকে ৩২ | ২৫-৫০ | 500 | 30 |
ফ্লাই অ্যাশ | 0.75 | ১৮ থেকে ৩২ | ২৫ থেকে ৪৮ | ৩৫ থেকে ৭০ | 50 | ||
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ২০-৩৫ | ২৬ থেকে ৫১ | ৩৮ থেকে ৭৫ | 500 | 30 | |
সিমেন্ট/শূন্য ময়দা | 1.0 | ২৪ থেকে ৪২ | ৩২ থেকে ৬৫ | ৪৮ থেকে ৯৫ | 500 | 30 | |
সিলিকন পাউডার | 1.2 | ২৮ থেকে ৫০ | ৪০-৭৫ | ৫৫-১১৫ | 500 | 30 |
প্যারামিটার টেবিলের ছোট আকারের নিউম্যাটিক কনভারেজিং বুঙ্কার পাম্প
উপাদান | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | পিসিডি০৮/এম | পিসিডি১০/এম | পিসিডি১২/এম | পিসিডি১৪/এম | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
স্পেসিফিকেশন | 0.২-০.৫ মিটার | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | 0.5~1.8 | 1.৫-৫।5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
ফ্লাই অ্যাশ | 0.75 | 0.৯-২।8 | 2.৫-৮।5 | 7.0~14.0 | 12.০-২৭0 | 100 | 20 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.০-২৮0 | 100 | 20 | |
সিমেন্ট/শূন্য ময়দা | 1.0 | 1.২~৩5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
সিলিকন পাউডার | 1.2 | 1.৫-৪।0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 |
