পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Hengcheng
সাক্ষ্যদান: ISO Patent Certificate High-Tech Product Certificate
মডেল নম্বার: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১ সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড শিপিং প্যাকেজিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 5 সেট\মাস
পণ্যের নাম: |
বিন পাম্প বায়ুসংক্রান্ত পরিবাহী সরঞ্জাম |
প্রযোজ্য শিল্প: |
বিল্ডিং ম্যাটেরিয়ালের দোকান, ম্যানুফ্যাকচারিং প্ল্যান্ট, এনার্জি এবং মাইনিং |
প্রকার: |
ফ্লাই অ্যাশ কনভেয়র |
মেশিন পরীক্ষার রিপোর্ট: |
প্রদান করা |
ভিডিও-আউটগোয়িং-ইনসপেকশন: |
প্রদান করা |
মূল উপাদান: |
পিএলসি, ইঞ্জিন, বিয়ারিং, গিয়ারবক্স, মোটর, চাপ জাহাজ, গিয়ার, পাম্প |
উপাদান গুণমান: |
কাস্ট আয়রন/কাস্ট স্টিল/স্টেইনলেস স্টিল |
রঙ: |
কাস্টমাইজড রঙ |
কনভেয়িং ম্যাটেরিয়ালস: |
পাউডার উপাদান |
পণ্যের নাম: |
বিন পাম্প বায়ুসংক্রান্ত পরিবাহী সরঞ্জাম |
প্রযোজ্য শিল্প: |
বিল্ডিং ম্যাটেরিয়ালের দোকান, ম্যানুফ্যাকচারিং প্ল্যান্ট, এনার্জি এবং মাইনিং |
প্রকার: |
ফ্লাই অ্যাশ কনভেয়র |
মেশিন পরীক্ষার রিপোর্ট: |
প্রদান করা |
ভিডিও-আউটগোয়িং-ইনসপেকশন: |
প্রদান করা |
মূল উপাদান: |
পিএলসি, ইঞ্জিন, বিয়ারিং, গিয়ারবক্স, মোটর, চাপ জাহাজ, গিয়ার, পাম্প |
উপাদান গুণমান: |
কাস্ট আয়রন/কাস্ট স্টিল/স্টেইনলেস স্টিল |
রঙ: |
কাস্টমাইজড রঙ |
কনভেয়িং ম্যাটেরিয়ালস: |
পাউডার উপাদান |

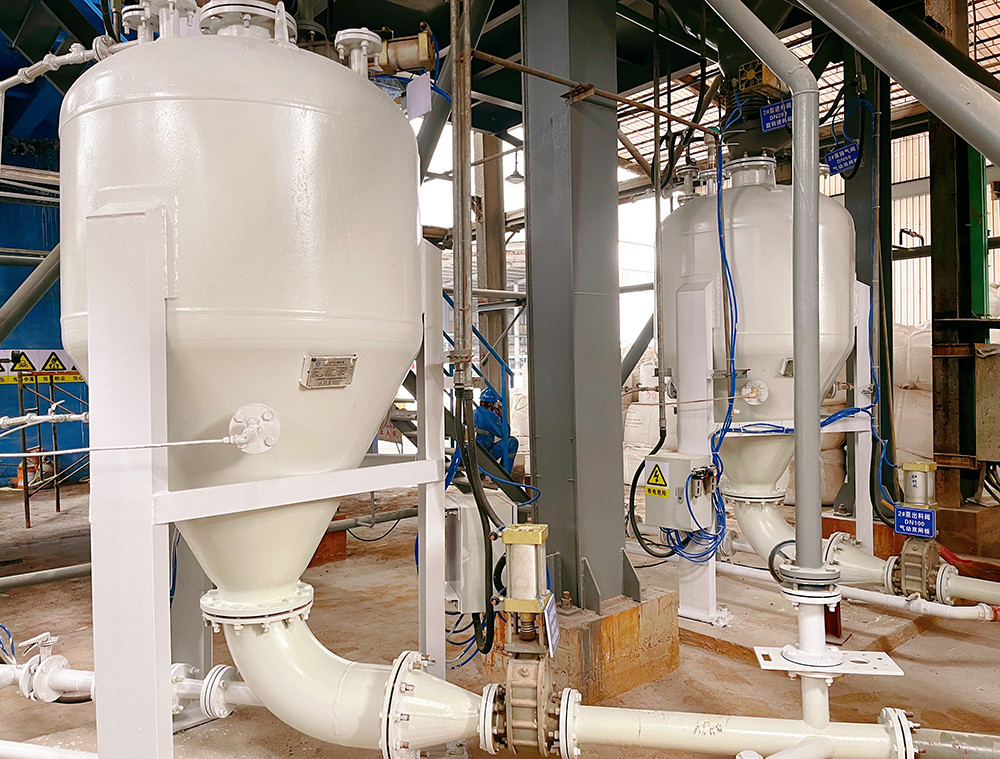

সিমেন্ট সিলোর জন্য বড় পরিবাহী ক্ষমতাযুক্ত বায়ুসংক্রান্ত পরিবাহী পাম্প সরঞ্জাম
পণ্যের ভূমিকা:
পিসিডি প্রকারের ধনাত্মক চাপ ঘন ফাসি বায়ুসংক্রান্ত পরিবাহী সিলো পাম্পের নীতি
সিলো পাম্পগুলির জন্য দুটি আনলোডিং পদ্ধতি রয়েছে, যার মধ্যে নীচের নিষ্কাশনটি সর্বাধিক ব্যবহৃত পদ্ধতি। ট্যাঙ্কে থাকা উপকরণগুলি একটি শঙ্কুযুক্ত inflatable ট্যাঙ্ক, নল জেট,অথবা অন্যান্য পদ্ধতিট্যাঙ্কের নীচে একটি তরলাইজড ইনফ্লেশন প্লেট (স্তর) স্থাপন করে ট্যাঙ্কের উপরের অংশ থেকে উপাদানটি সরাতে পারে।ট্যাঙ্কে বিভিন্ন ইনপুট প্লেনগুলিতে পরিবহন করা গ্যাসের বন্টন পরিবহন করা উপাদানের বৈশিষ্ট্যগুলির উপর নির্ভর করে.
সিলো পাম্প পরিবহন একটি বিচ্ছিন্ন পরিবহন প্রক্রিয়া। এই চিত্রটি ইনপুট এবং আউটপুট ভালভ, উপাদান সরবরাহ পাইপলাইন, বায়ু ইনপুট পাইপলাইন এবং একটি সিলো সহ একটি স্ট্যান্ডার্ড সিলো পাম্প দেখায়।সিলো পাম্প খাওয়ানোর আগে, সিলো প্রবাহিত উপাদান দিয়ে ভরা হয়, এবং সমস্ত ভালভ বন্ধ করা হয়। পুরো কাজ প্রক্রিয়া নিম্নরূপঃ
(1) খাওয়ানো ভালভ এবং নিষ্কাশন ভালভ খুলুন, এবং বিন পাম্প বায়ুমণ্ডলীয় চাপে খাওয়ানো হবে যতক্ষণ না অনুভূমিক স্তর গেইজ একটি পূর্ণ বিন নির্দেশ করে একটি সংকেত পাঠায়;
(২) ফিড ভ্যালভ এবং এক্সস্পেজ ভ্যালভ বন্ধ করুন এবং তারপরে ট্যাঙ্কের চাপ বাড়ানোর জন্য উচ্চ চাপের বায়ু ভ্যালভটি খুলুন;
(3) যখন অপারেটিং চাপ পৌঁছায়, ভলিউম বায়ু ভালভ এবং নিষ্কাশন ভালভ খুলুন, এবং উপাদান বিতরণ শুরু;
(৪) চাপ সুইচ, লেভেল গেজ, বা টাইম রিলে দ্বারা পরিবাহী শেষ প্রদর্শিত হয়। এই বিন্দুতে, উচ্চ চাপ বায়ু ভালভ এবং নিষ্কাশন ভালভ বন্ধ করুন,যাতে সমস্ত সংকুচিত বায়ু conveying পাইপলাইন পরিষ্কার করতে ব্যবহার করা হয়একযোগে ট্যাঙ্কের ভেতরের চাপ স্বাভাবিক চাপে নামানোর জন্য নিষ্কাশন ভালভ খুলুন।
একটি কাজের চক্র শেষ হলে, অন্য চক্রটি অব্যাহত থাকে।
বৈদ্যুতিক গেট ভালভের কাজের নীতি হ'ল নিয়ন্ত্রণের কমান্ডগুলি গ্রহণ করা এবং ছাই ছাড়ার জন্য বৈদ্যুতিকভাবে গেট ভালভটি খুলতে হবে।
পিসিডি প্রকারের ধনাত্মক চাপ ঘন ফেজ বায়ুসংক্রান্ত কন্ট্রোলিং সিলো পাম্পের প্রধান বৈশিষ্ট্য
1 বড় পরিবাহী ক্ষমতাঃ > 300t/h;
2 দীর্ঘ দূরত্বঃ > 2000 মিটার;
3 কম শক্তি খরচঃ < 3.8kWh/t · km;
4 কম পরাজয়ঃ পাইপলাইনের জীবন>10 বছর;
5 নিম্ন গতিঃ প্রাথমিক গতি 6-10m/s;
6 উচ্চ মিশ্রণ অনুপাতঃ > 30kg/kg;
7 নমনীয় প্রক্রিয়া বিন্যাস, ধুলো মুক্ত, উচ্চ অপারেশন হার, যান্ত্রিক conveying তুলনায় কম বিনিয়োগ এবং কম রক্ষণাবেক্ষণ খরচ
প্রয়োগের ক্ষেত্র
পিসিডি বায়ুসংক্রান্ত পরিবাহী সরঞ্জাম এবং সিস্টেমগুলি বিল্ডিং উপকরণ, রাসায়নিক, খনি, শক্তি এবং ধাতুবিদ্যুতের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে। পরিবাহী উপকরণগুলির মধ্যে সিমেন্ট,কাঁচামাল, ফ্লাই অ্যাশ, হাইড্রেটেড কলম, শুকনো স্রাব ক্যালসিয়াম কার্বাইড স্ল্যাগ, স্ল্যাগ পাউডার, স্টিল স্ল্যাগ পাউডার, কয়লা পাউডার, অ্যালুমিনিয়াম অক্সাইড পাউডার, বক্সাইট পাউডার, ফসফরাস পাউডার, পাইরোফিলাইট পাউডার,এবং জৈবিক সিলিকন পাউডার.
বড় ক্যাপাসিটি নিউম্যাটিক কনভার্টিং বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/H | PCD26/H | PCD28/H | PCD30/H | দূরত্ব পরিবহন | |
স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ৫০-৮০ | ৬০ থেকে ৯০ | ৬৫-১১০ | ৮০-১৩০ | 200 | 20 |
ফ্লাই অ্যাশ | 0.75 | ৭৫-১২৫ | ৮৫-১৩০ | ৯৫-১৬০ | ১২৫-১৯০ | 200 | 20 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৮০-১৩০ | ৯০-১৪০ | ১০০-১৭০ | ১৩০-২০০ | 200 | 20 | |
সিমেন্ট/শূন্য ময়দা | 1 | ১০০-১৫০ | ১১৫-১৭৫ | ১৩০-২১৫ | ১৬৫-২৬০ | 200 | 20 |
দীর্ঘ দূরত্বের বায়ুসংক্রান্ত পরিবহন বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব (t/m3) | মডেল | PCD24/L | PCD26/L | PCD28/L | PCD30/L | দূরত্ব পরিবহন | |
স্পেসিফিকেশন | ১৬-২০ মিটার | ১৮-২২ মিটার | ২০-২৭ মিটার | ২৬-৩২ মিটার | স্তর (m) | স্তর (m) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ২০-৪০ | ২৫-৪৫ | ৩০ থেকে ৫৫ | ৪৫-৬৫ | 1000 | 25 |
ফ্লাই অ্যাশ | 0.75 | ৩৫ থেকে ৬০ | ৪৫-৬৫ | ৪৫-৮০ | ৬৫ থেকে ৯৫ | 1000 | 25 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ৪০-৬৫ | ৪৫-৭০ | ৫০-৮৫ | ৭০ থেকে ১০০ | 1000 | 25 | |
সিমেন্ট/শূন্য ময়দা | 1 | ৫০-৮০ | ৫৫ থেকে ৯০ | ৬৫-১১০ | ৯০-১২০ | 1000 | 25 |
প্রচলিত গ্রিড নিউম্যাটিক কনভেয়রিং বিন পাম্প প্যারামিটার টেবিল
প্রেরণ সামগ্রী | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | PCD18/N | PCD20/N | PCD20/N | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
স্পেসিফিকেশন | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | ১২ থেকে ২০ | ১৬ থেকে ৩২ | ২৫-৫০ | 500 | 30 |
ফ্লাই অ্যাশ | 0.75 | ১৮ থেকে ৩২ | ২৫ থেকে ৪৮ | ৩৫ থেকে ৭০ | 50 | ||
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | ২০-৩৫ | ২৬ থেকে ৫১ | ৩৮ থেকে ৭৫ | 500 | 30 | |
সিমেন্ট/শূন্য ময়দা | 1.0 | ২৪ থেকে ৪২ | ৩২ থেকে ৬৫ | ৪৮ থেকে ৯৫ | 500 | 30 | |
সিলিকন পাউডার | 1.2 | ২৮ থেকে ৫০ | ৪০-৭৫ | ৫৫-১১৫ | 500 | 30 |
প্যারামিটার টেবিলের ছোট আকারের নিউম্যাটিক কনভারেজিং বুঙ্কার পাম্প
উপাদান | বাল্ক ঘনত্ব ((ট/মি3) | মডেল | পিসিডি০৮/এম | পিসিডি১০/এম | পিসিডি১২/এম | পিসিডি১৪/এম | রেফারেন্স ট্রান্সমিশন দূরত্ব | |
স্পেসিফিকেশন | 0.২-০.৫ মিটার | 0.6~1.6m3 | 1.5 ~ 2.5m3 | 2.5~5.0 মি3 | স্তর (m) | উল্লম্ব (এম) | ||
ধুলোযুক্ত কয়লা | 0.5 | সরবরাহের পরিমাণ (টন/ঘন্টা) | 0.5~1.8 | 1.৫-৫।5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
ফ্লাই অ্যাশ | 0.75 | 0.৯-২।8 | 2.৫-৮।5 | 7.0~14.0 | 12.০-২৭0 | 100 | 20 | |
লিমস্টোন পাউডার/মিনারেল পাউডার | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0 ~ 15.0 | 12.০-২৮0 | 100 | 20 | |
সিমেন্ট/শূন্য ময়দা | 1.0 | 1.২~৩5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
সিলিকন পাউডার | 1.2 | 1.৫-৪।0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0~43.0 | 100 | 20 |
